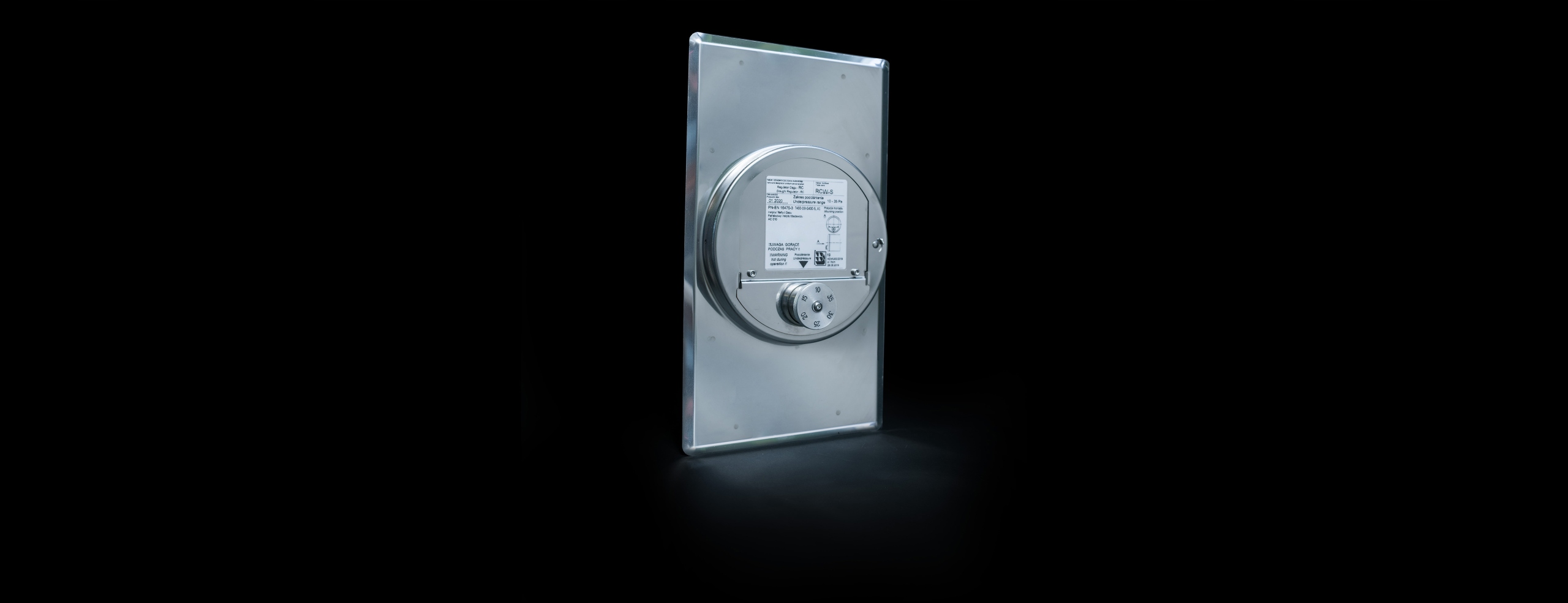

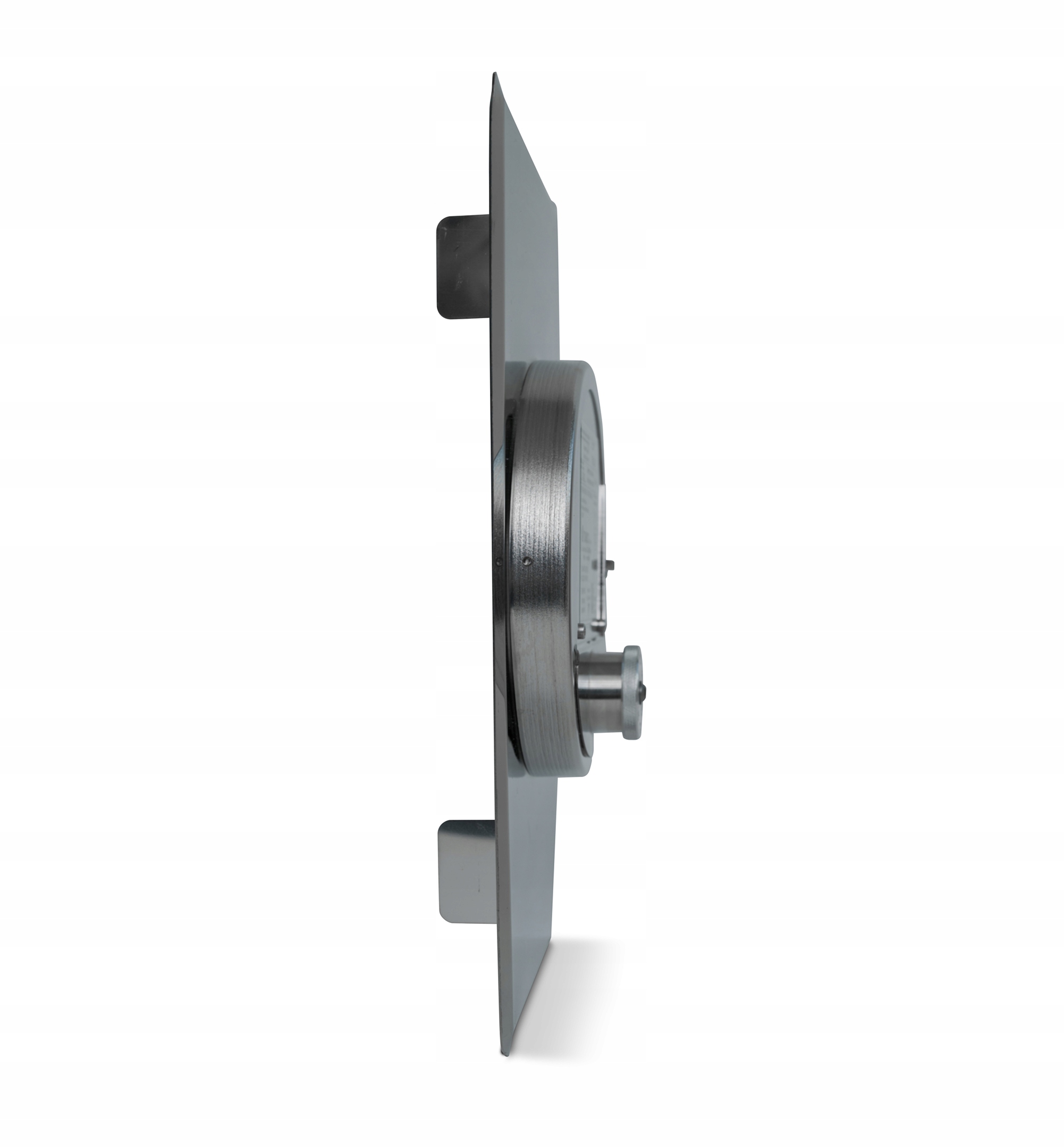

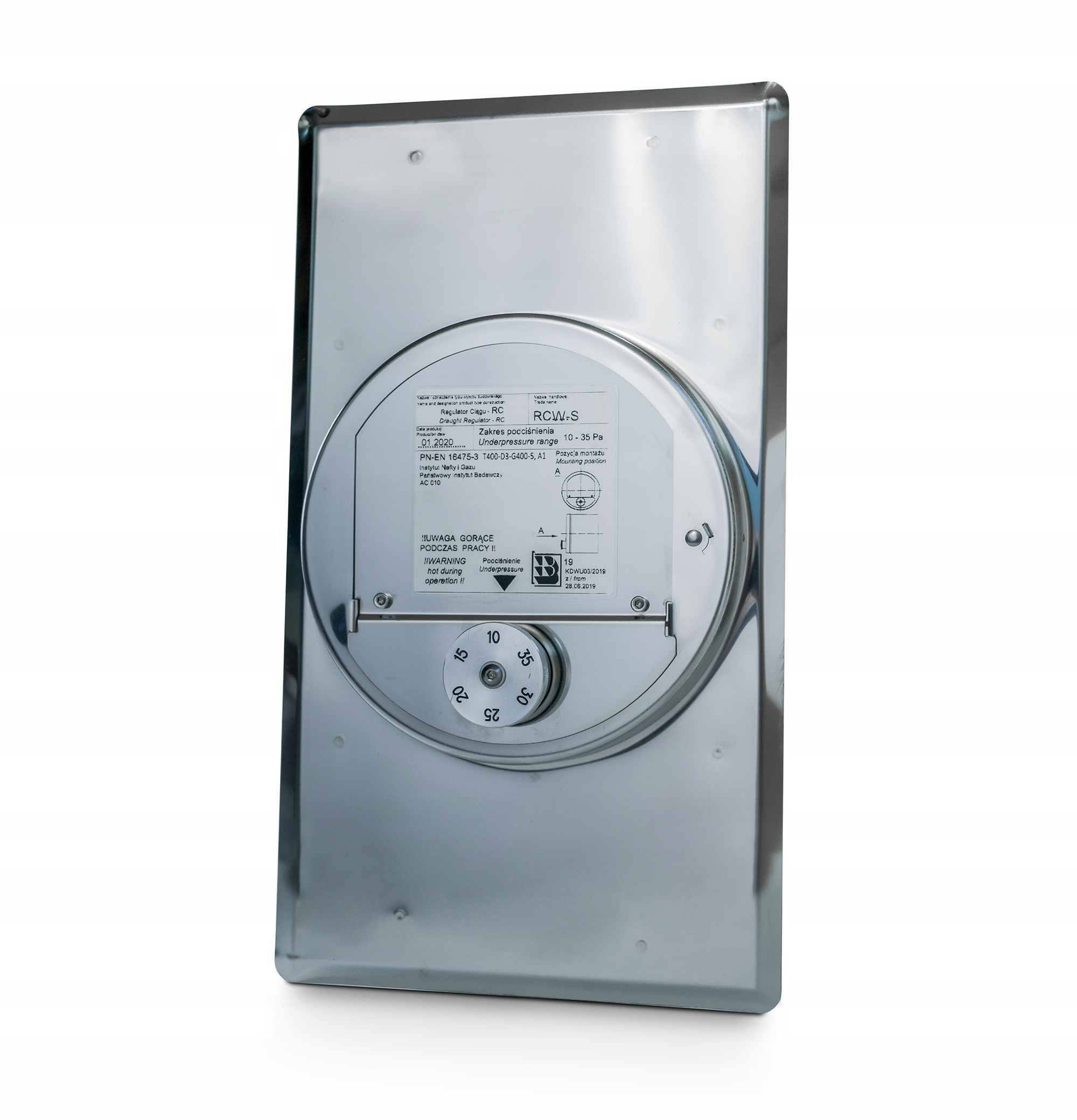

Regulator ciągu kominowego RCW-S-CH (prostokątny)

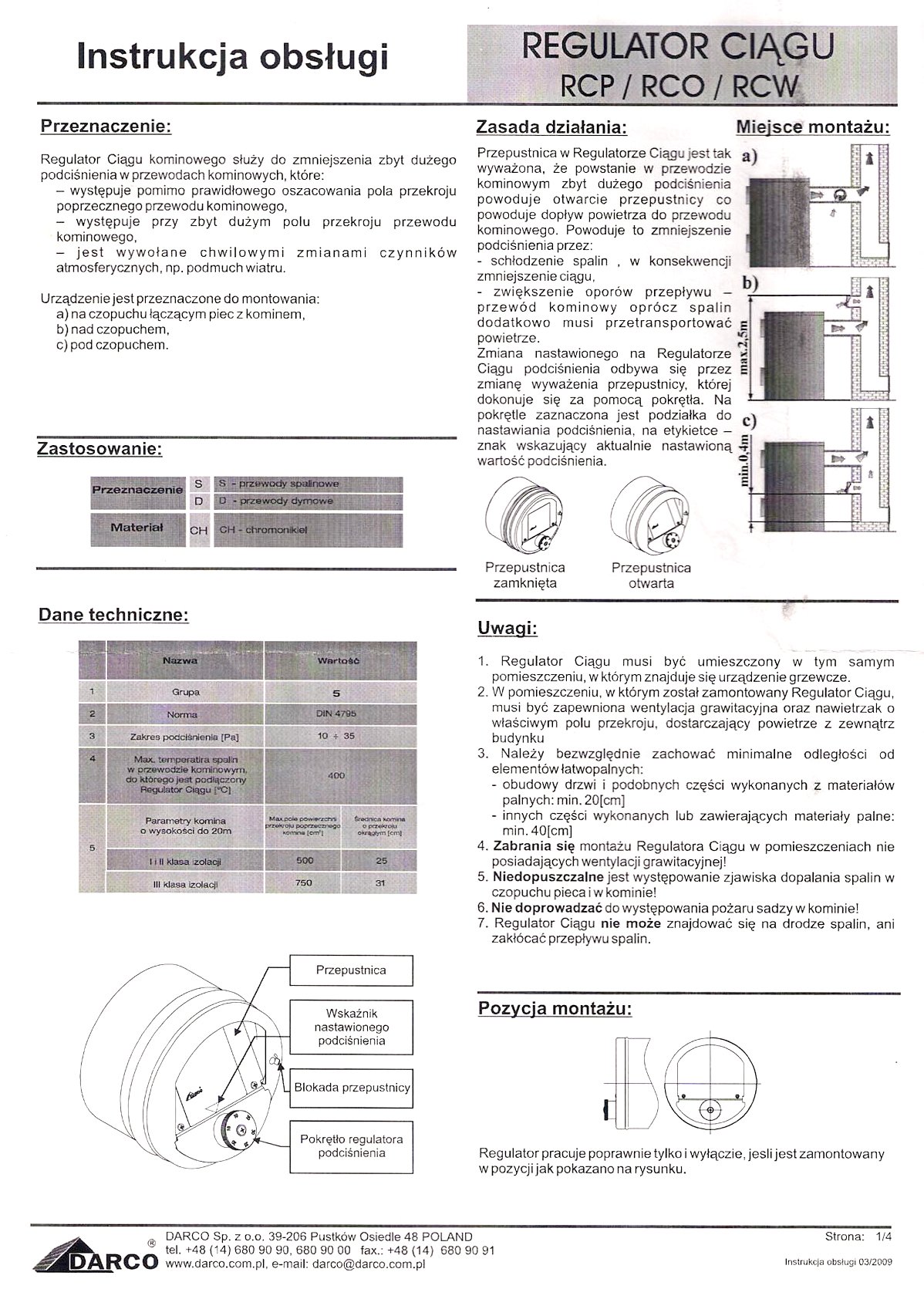

Regulator ciągu kominowego służy do zmniejszenia zbyt dużego podciśnienia w przewodach kominowych, które:

• występuje pomimo prawidłowego oszacowania pola przekroju poprzecznego przewodu kominowego
• występuje przy zbyt dużym polu przekroju przewodu kominowego
• jest wywołane chwilowymi zmianami czynników atmosferycznych, np. podmuch wiatru.
• PRODUKT POSIADA LUSTRZANĄ POWŁOKĘ

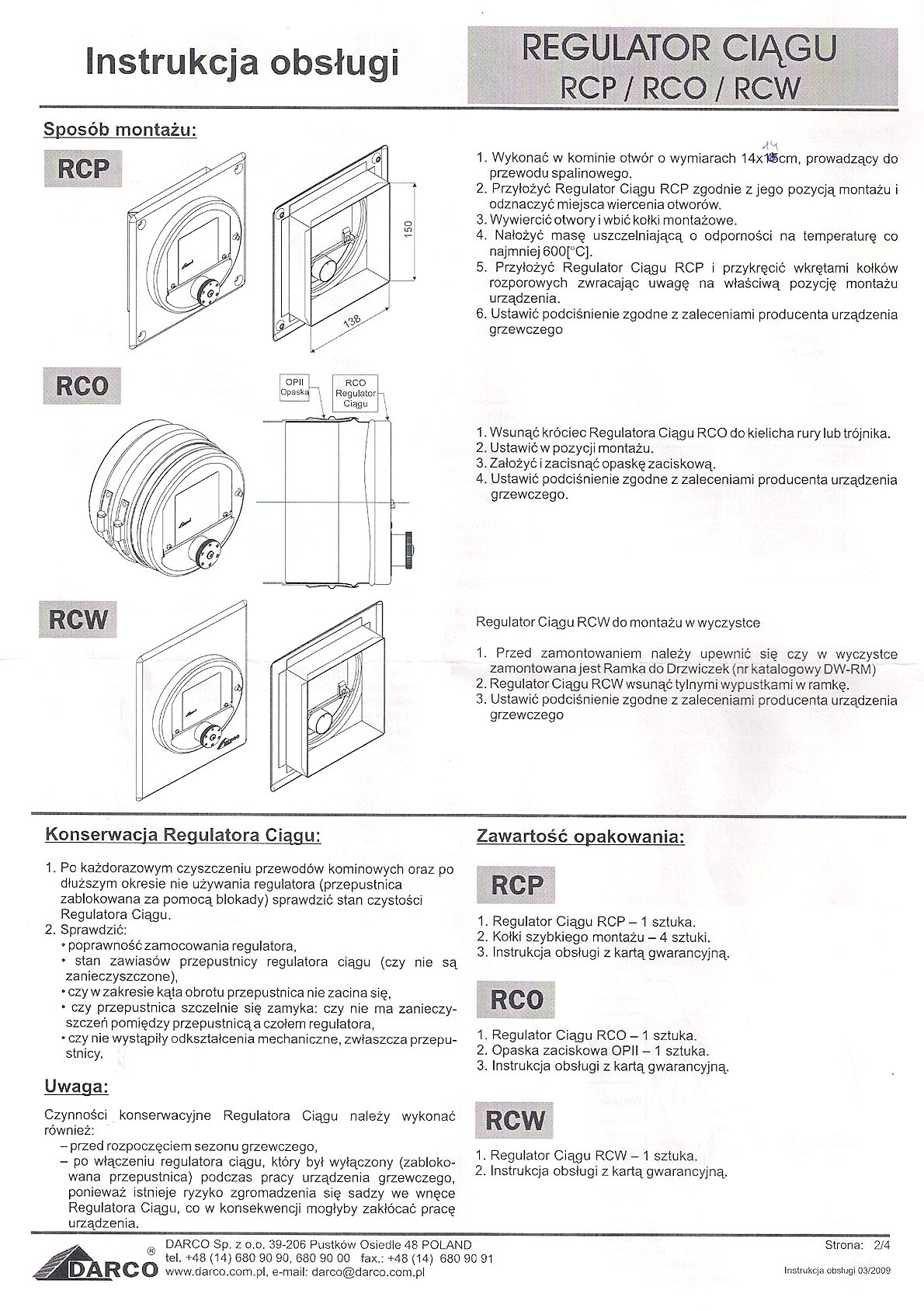

Urządzenie jest przeznaczone do montowania:

• na czopuchu łączącym piec z kominem
• nad czopuchem
• pod czopuchem

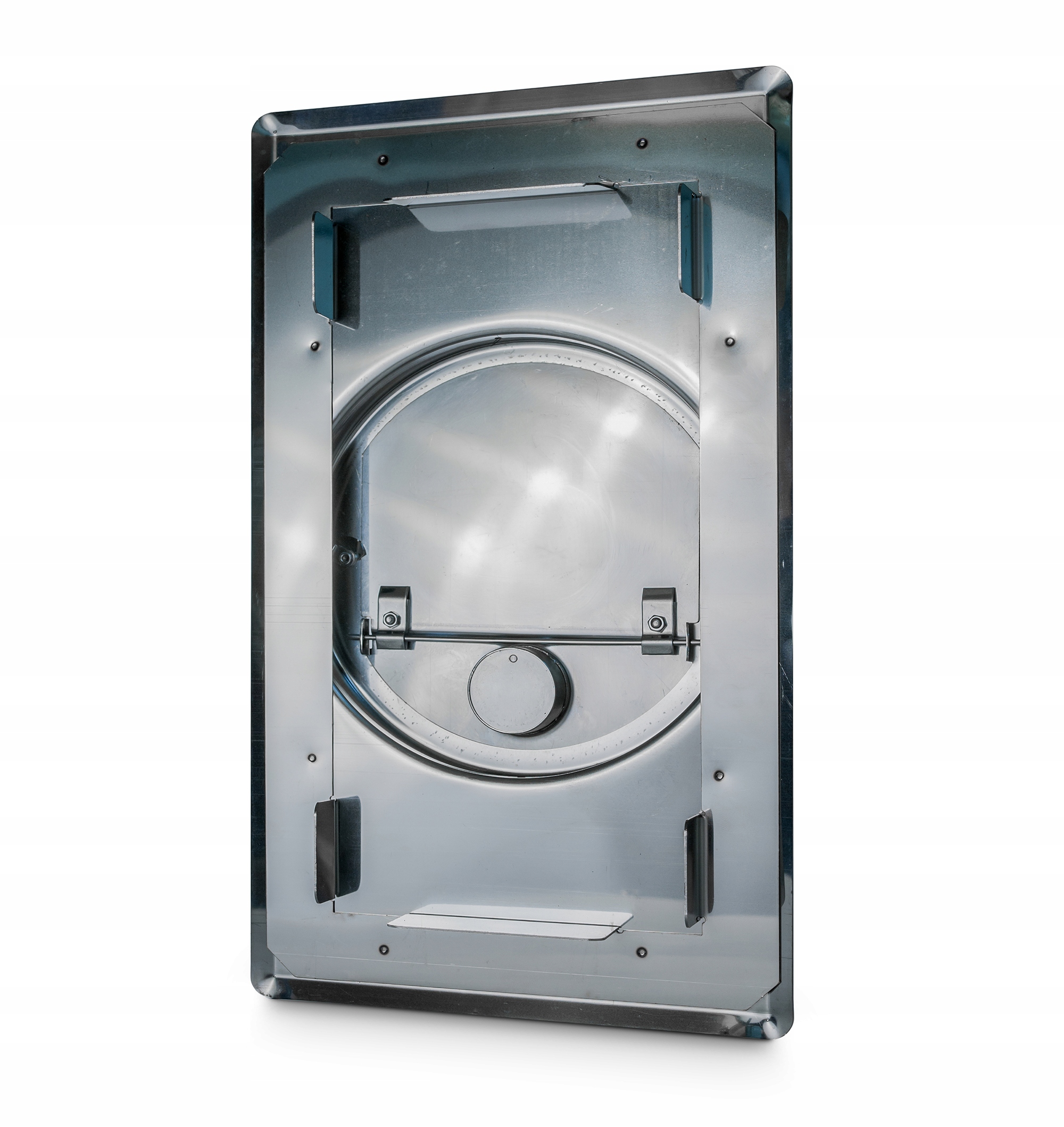

Przepustnica w regulatorze ciągu jest tak wyważona, że powstanie w przewodzie kominowym zbyt dużego podciśnienia powoduje otwarcie przepustnicy co powoduje dopływ powietrza do przewodu kominowego. Powoduje to zmniejszenie podciśnienia przez:

• schłodzenie spalin i w konsekwencji zmniejszenie ciągu
• zwiększenie oporów przepływu – przewód kominowy oprócz spalin dodatkowo musi przetransportować powietrze.

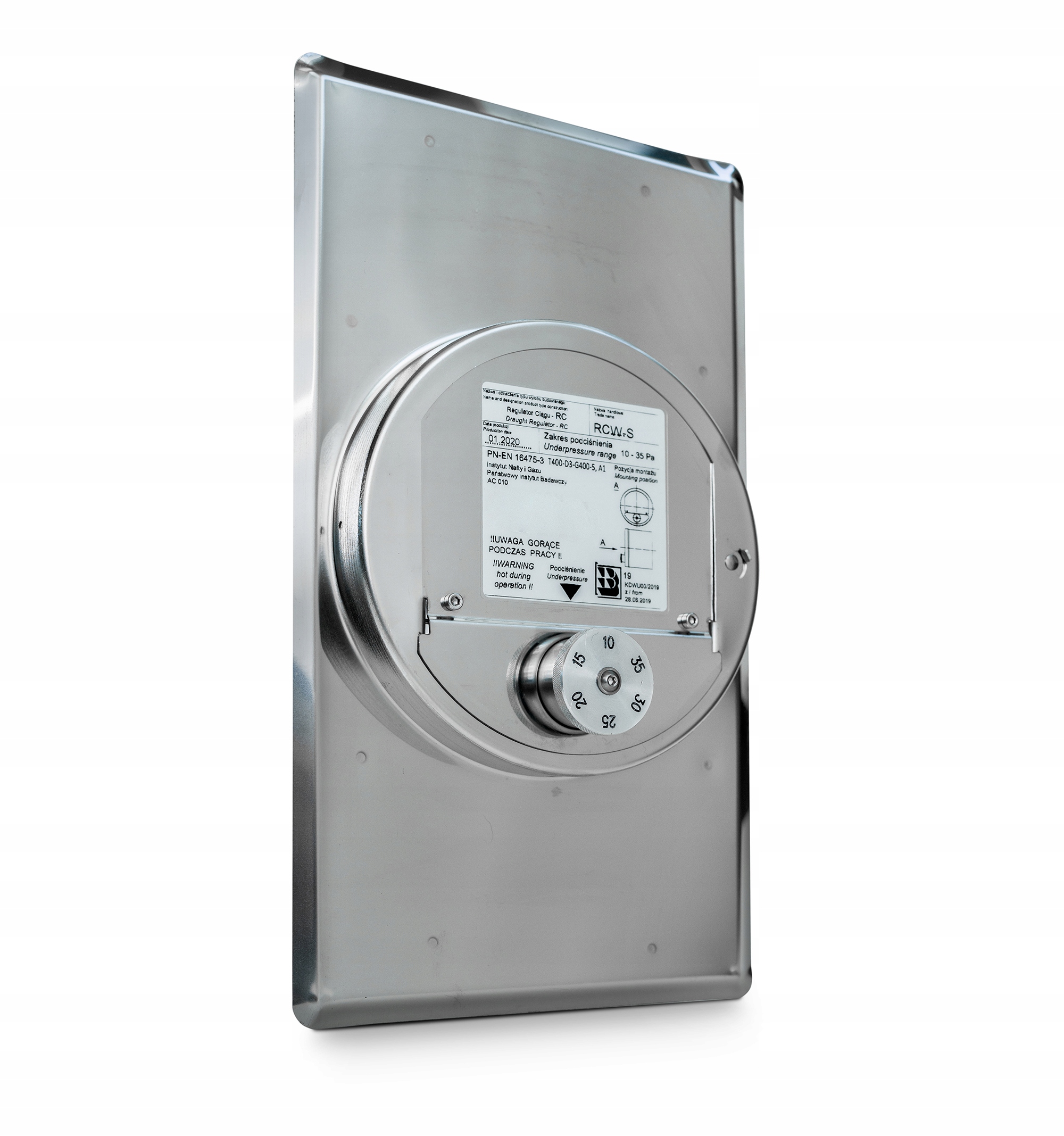

Zmiana nastawionego na regulatorze ciągu podciśnienia odbywa się przez zmianę wyważenia przepustnicy, której dokonuje się za pomocą pokrętła. Na pokrętle zaznaczona jest podziałka do nastawiania podciśnienia, na etykietce – znak wskazujący aktualnie nastawioną wartość podciśnienia.

Specyfikacje:

• Max. temperatura spalin w przewodzie kominowym do którego jest podłączony Regulator ciągu [ºC]: 400
• Zakres podciśnienia [Pa]: 10 ÷ 35
• Materiał: blacha kwasoodporna 1.4404
• Norma: DIN 4795
