Селектор входов аудио 4 реле AUX PHO DVD DC

Selektor wejść audio 4 przekaźniki

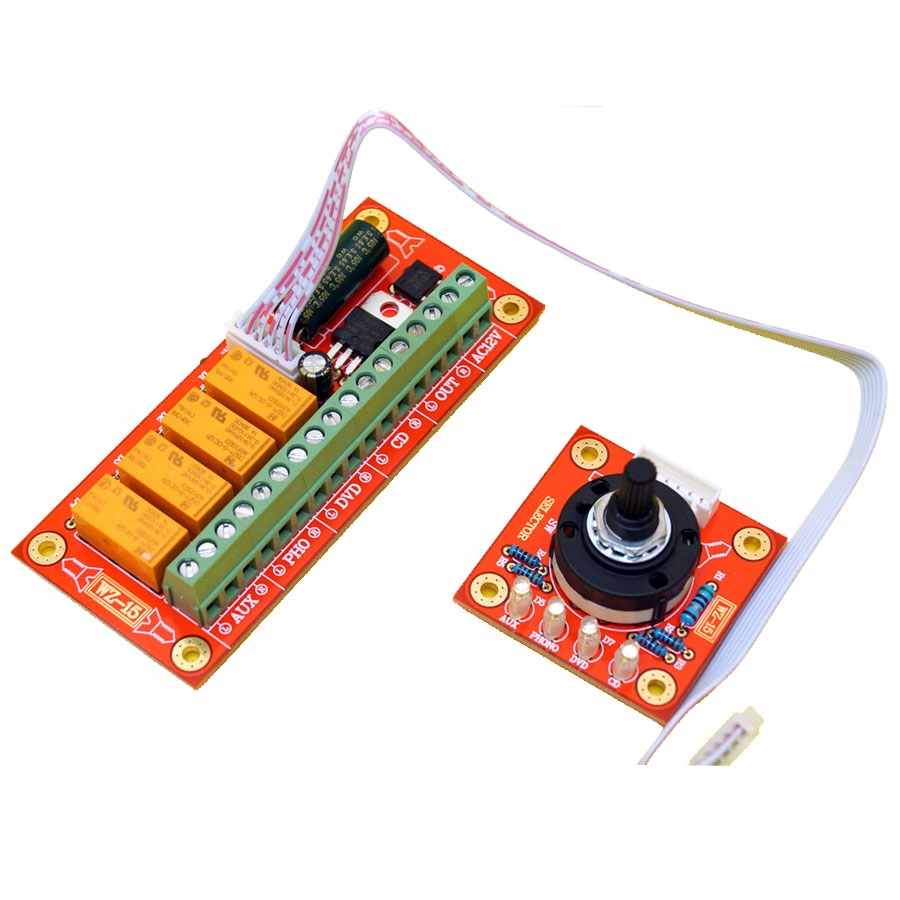

Moduł 4 wejściowego selektora / przełącznika sygnału audio. Selektor audio składa się z dwóch płytek drukowanych: pierwsza z mechanicznym przełącznikiem do umieszczenia na front-panelu wzmacniacza. Płytka z przekaźnikami połączona za pomocą taśmy przewodu o długości 30cm. Cały moduł przełącznika wejść audio może być zasilany zmiennym napięciem AC 12V, ponieważ na płytce zamontowano prostownik (mostek Greatza), filtr pojemnościowy, oraz stabilizator 12V. Całość wykonana z najlepszych materiałów, wysokiej jakości płytka drukowana PCB ze złoconymi stykami. Do szybkiego i łatwego zamontowania we wzmacniaczu w którym przełącznik wejść np. mechaniczny jest już zużyty lub "trzeszczy" wprowadzając niechciane zakłócenia.

dane techniczne:

• moduł selektora źródła sygnału audio
• 4 przekaźniki DS2Y-S-DC12V

  0.3A 125VAC

  0.3A 110VDC

  1A 30VDC

• 4 źródła sygnału wejściowego STEREO: AUX PHO DVD DC

  (nalał lewy i prawy)

• 1 wyjście sygnału: OUT
• złącza śrubowe do przykręcenia przewodów
• napięcie zasilania 12VAC zmienne
• wbudowany mostek prostowniczy Greatza
• stabilizator napięcia 12V

• wysokiej jakości płytki drukowane dwustronne z metalizacją otworów
• czerwona solder maska
• złocone wyprowadzenia/styki płytki drukowanej PCB
• przełącznik obrotowy umieszczony na osobnej płytce: do przykręcenia na front panel
• diody LED sygnalizujące wybór źródła sygnału
• wymiary płytki z przekaźnikami: 107mm x 46mm

  rozstaw otworów pod kołki montażowe: 97mm x 36mm

  średnica otworu: fi 3mm

• wymiary płytki z przełącznikiem: 46mm x 46mm

  rozstaw otworów pod kołki montażowe: 35mm x 35mm

  średnica otworu: fi 3mm

• długość taśmy połączeniowej: 30cm

Prezentacja produktu w formie video: https://youtube/G7Gin58uQrI
