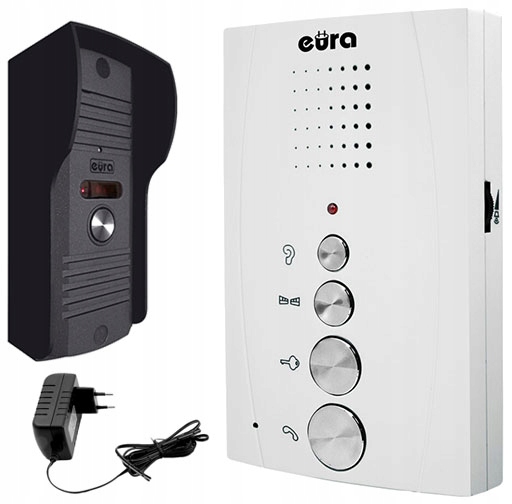

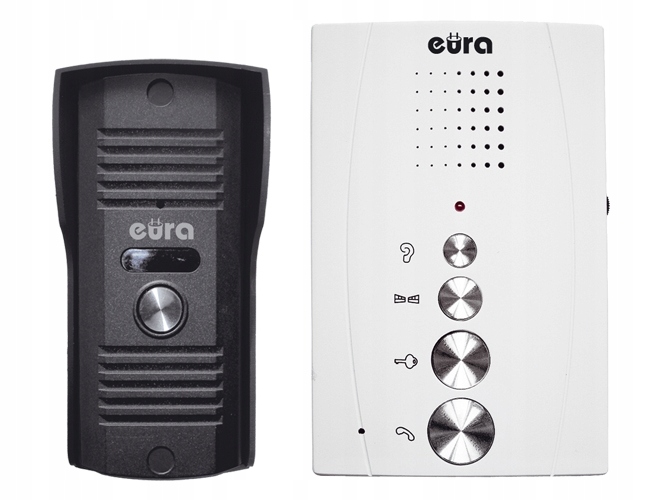

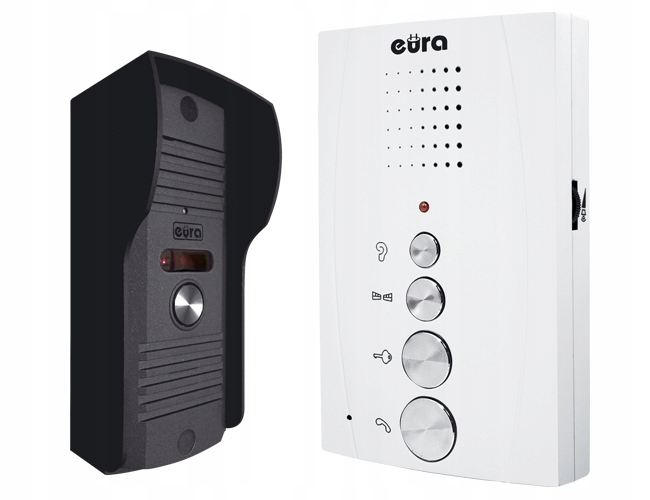

ДОМОФОН EURA ADP-11A3 INVITO БЕЛЫЙ

• ОБСЛУЖИВАНИЕ КАЛИТКИ И ВОРОТ,
• ГРОМКОГОВОРЯЩИЙ UNIFON
• ФУНКЦИЯ ПОДСЛУШИВАНИЯ И РЕГУЛИРОВКИ ГРОМКОСТИ

Домофон односемейный входы (калитки и ворота), малогабаритные внешний можно увеличить до 2 дополнительных унифонов.

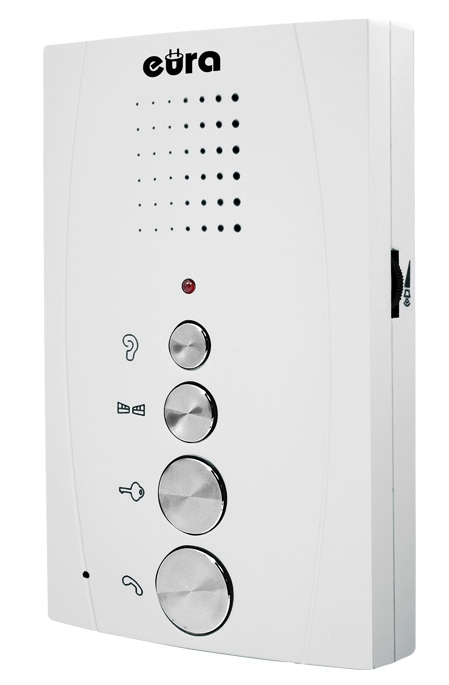

UNIFON

Unifon без слуха это позволяет открыть калитку и, например, ворота. Кроме того, он оснащен дискретной кнопкой подслушивание окружающего внешнего картриджа и регулировка громкости разговора.

СПЕЦИФИКАЦИЯ Технический:

• Выходное напряжение для электромагнитного болта: 12 В постоянного тока (выход на ворота)Количество мелодий звонка: 1
• Громкоговорящий:
• ДаТемпературный рабочий диапазон унифона: 0ºC ~ 55ºC
• Размеры унифона
• (Ш х Ш х г): 137 х 89 х 23 ммВес нетто унифона: 160 г

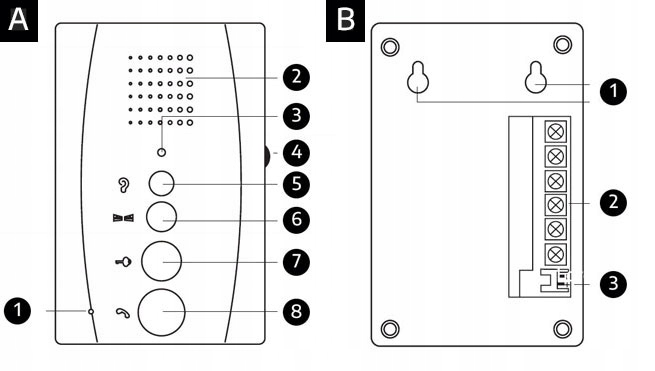

СТРОИТЕЛЬСТВО УНИФОНА

A. FRONTМикрофон

2. Динамик
3. Показатель мощность (светодиод)
4. Регулятор громкости
5. Ненавязчивая прослушка
6. Открытие ворота
7. Открытие калитки
8. Ответ на звонок

B. ЗАДНЯЯ ЧАСТЬПодвески

2. Соединительный терминал
3. Разъем питания

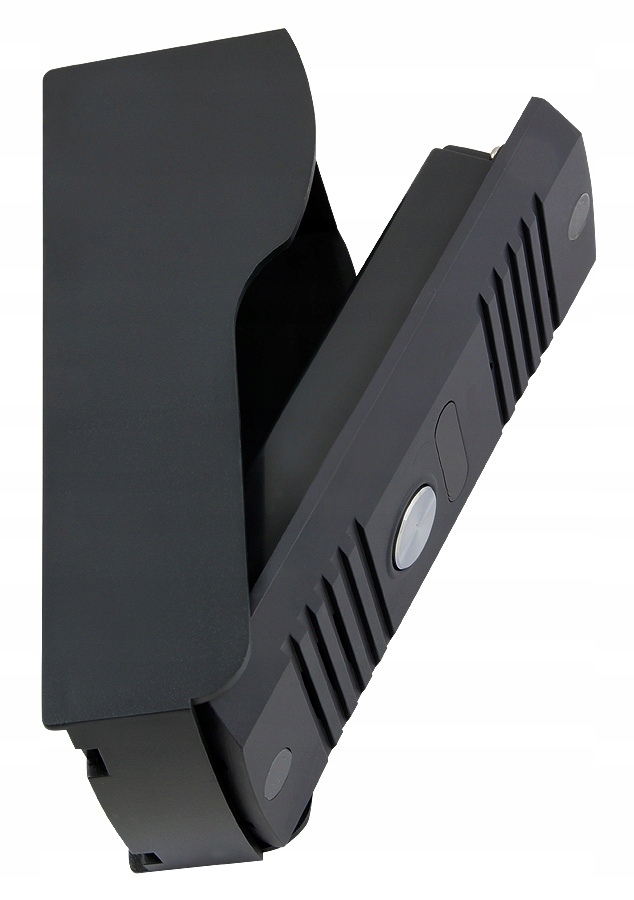

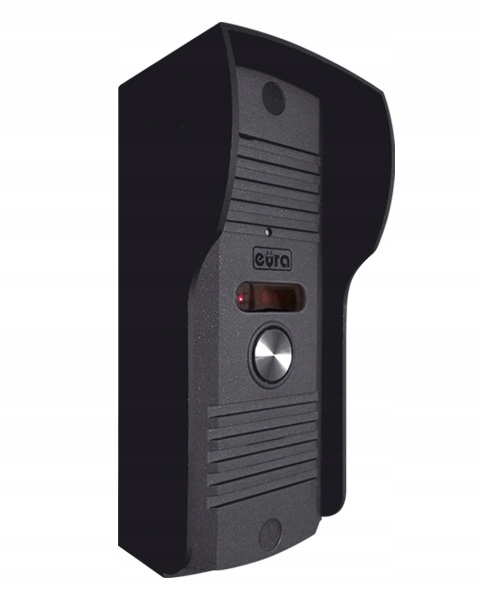

ВНЕШНЯЯ КАССЕТА

Одноместная для поверхностного и скрытого монтажа. Изготовлен из алюминиевого сплава и защищен дополнительный козырек гарантирует устойчивость к неблагоприятным погодным условиям.

СПЕЦИФИКАЦИЯ Технический:

• Выходное напряжение для электромагнитного болта: 12 В DCТип связи: проводной
• Макс.
• количество арендаторов: 1Материал корпуса: алюминиевый сплав
• Способ установки наружной кассеты.:
• Поверхностный / ЗаподлицоЗащитный козырек: да
• Коэффициент защиты:
• IP44Температурный диапазон работы картриджа: - 18ºC ~ 45ºC
• Размеры картриджа
• внешний вид (Ш x Ш x г): 142 x 65 x 50 ммВес нетто картриджа: 220 г

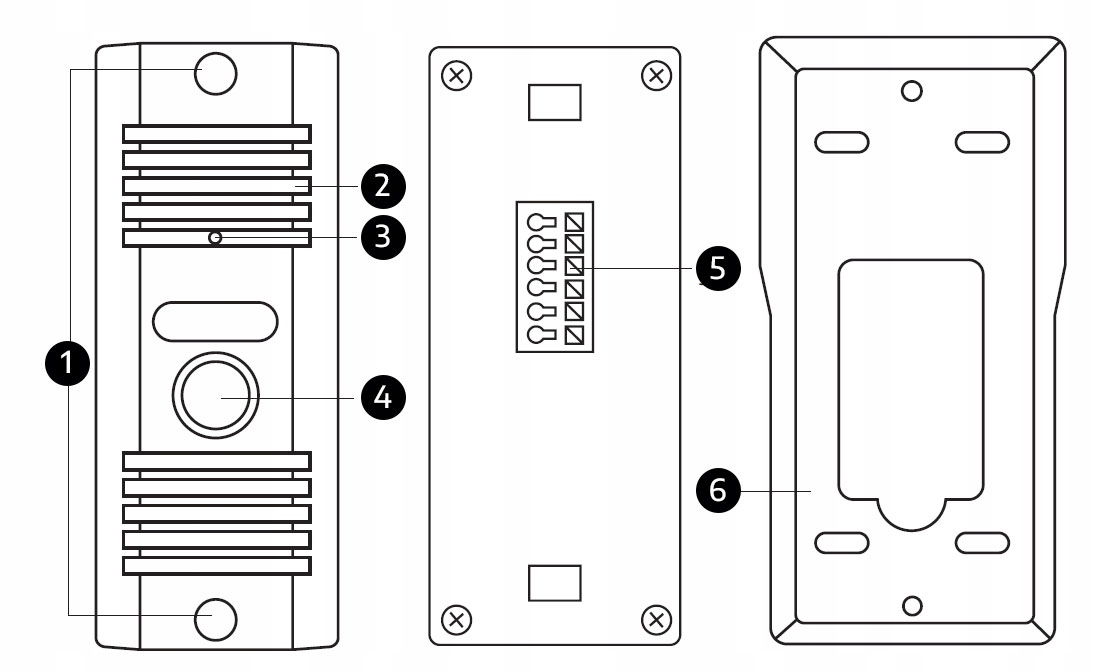

КОНСТРУКЦИЯ НАРУЖНОЙ КАССЕТЫ

1. Отверстия для монтажа модуля в стены
2. Динамик
3. Микрофон
4. Кнопка вызова
5. Терминал соединительный
6. Козырек

СХЕМА ПОДКЛЮЧЕНИЯ

ЛЕГЕНДА

1. Выход на электромагнит
2. Станция Козловой
3. Unifon
4. Адаптер питания DC 12V
5. Выход на автомат портальный

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

1. Какой провод мне нужно использовать для подключения unifon к кассете внешняя?При проектировании электрической системы необходимо учитывать соответствующее сечение

провода:

• до 30 м - рекомендуемый кабель XzTKMXpw 4x2 x0. 5mm2
• до 50 м-рекомендуется кабель XzTKMXpw 4x2 x0. 8mm2

2. Какой провод мне нужно использовать для подключения панели внешнего с болтом (соленоидом)?Кабель, соединяющий электроцепь с кассетой

внешняя должна быть мин. 2x1mm2

3. Может ли внешняя панель подвергаться воздействию дождя и снег?Да, устройство имеет высокий коэффициент сопротивления IP44, поэтому оно может

подвергаться воздействию атмосферных факторов.

5. Могу ли я использовать блок питания на рельсе Дин?Да, рекомендуемый источник питания должен иметь напряжение постоянного тока 12 В, а мощность-нет

меньше 2А.
