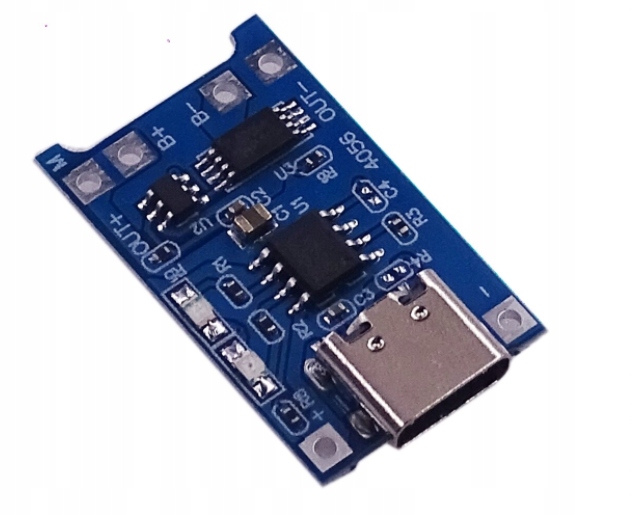

Зарядное устройство Li-Ion/Li-Pol TP4056 1A / 1S USB Type C

Ładowarka ogniw litowo - jonowych oraz litowo - polimerowych  1S  do 4.2V

Ładowanie po przez USB typ C

• Wymiary: 26 mm x 18 mm
• Napięcie wejścia 4.5V - 5V / USB typ C
• Prąd ładowania 1A / 1000mA
• Napięcie końca ładowania 4.2V +/- 1% ( w zależności od sztuki jest to zmierzone 4.16V )
• Dwie diody sygnalizujące  ( NIEBIESKA koniec ładowania, CZERWONA ładowanie)
• Zabezpieczenie przeciw rozładowaniu ogniwa poniżej 2.5V
• Zabezpieczenie przeciw zbyt dużym poborem prądu 3A

Do B1 i B2 podłączamy ogniwo

OUT+/ OUT-  to napięcie wyjścia ogniwa z zabezpieczeniem przeciw rozładowaniu oraz poborze prądu ponad 3A

Możliwość regulacji prądu ładowania ogniw za pomocą rezystora oznaczonego na płytce jako R3 ale nie testowałem (oczywiście w dół)
