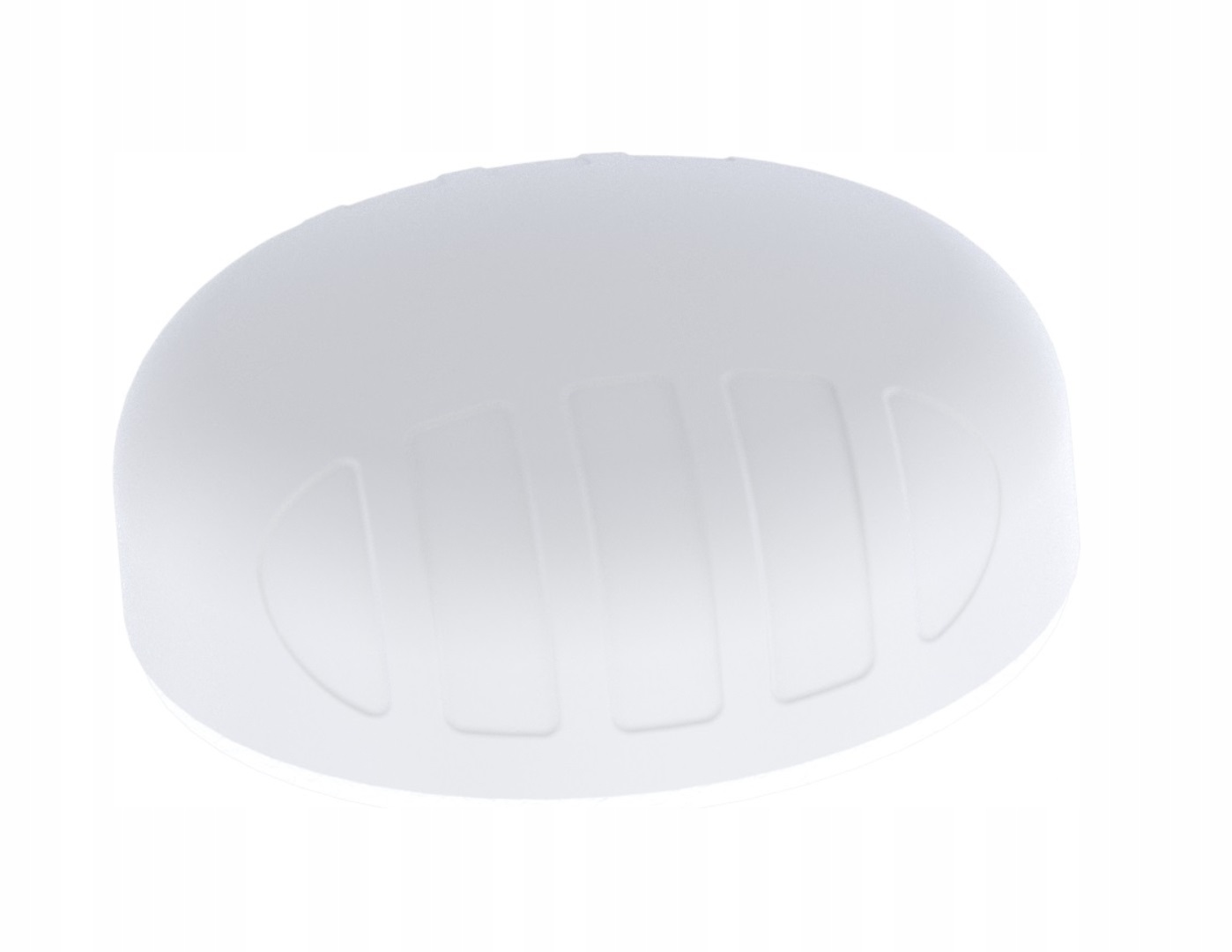

Низкопрофильная всенаправленная антенна Poynting PUCK-1-W

Przedmiotem sprzedaży jest:

Niskoprofilowa antena dookólna Poynting PUCK-1-W

Широкополосная панельная всенаправленная антенна Poynting PUCK-1 6 dBi

Новая серия PUCK от Poynting предлагает небольшую панельную антенну для использования в IoT / M2M, интеллектуальную счетчики, интеллектуальные инструменты, транспорт, морская промышленность и сельское хозяйство. PUCK-1 to antena SISO, охватывающий диапазон от 690 до 3800 МГц, который охватывает самые популярные международные диапазоны LTE. Шайба превосходит производительность многих конкурентов благодаря вниманию к дизайну этой высокопроизводительной антенны. Радиационные характеристики всех излучающих элементов обеспечивают отличный баланс между всенаправленностью, разнообразием паттернов и хорошими радиационными способностями на желаемой высоты, что часто упускается из виду в антеннах такого маленького размера. Несмотря на небольшие размеры эта антенна обеспечивает отличную производительность, особенно в более высоких частотных диапазонах, где производительность имеет решающее значение для пропускной способности LTE и стабильности соединения.

Особенности продукта

- Высокопроизводительный LTE

- Поддержка 2G / 3G / 4G / LTE (готов к 5G)

- Широкополосный прием-охватывает широкую полосу частот, включая полосу CBRS 3,5 ГГц

- Не зависит от плоскости заземления

- Прочный, антивандальный и водонепроницаемый (IP 68) корпус

- Идеально подходит для транспорта, морских приложений и IoT / M2M

- Ультра-veZAtile варианты монтажа для легкой установки

Применение антенны

- Интеллектуальные инструменты: интеллектуальные измерения энергии, газа и воды

- Интеллектуальные здания: контроль кондиционирования воздуха, контроль доступа, безопасность, орошение

- Промышленная автоматизация, роботизированные машины и другие системы M2M

- Digital Signage

Склады и логистические системы

- Транспорт (автобусы, коммунальные услуги и общественная безопасность)

- Связь, телеметрия и автоматизация горнодобывающих транспортных средств и машин (M2M и IoT)

- Сельскохозяйственная техника

- Морские: небольшие лодки, яхты у берегов или внутренних вод

Графики производительности антенны

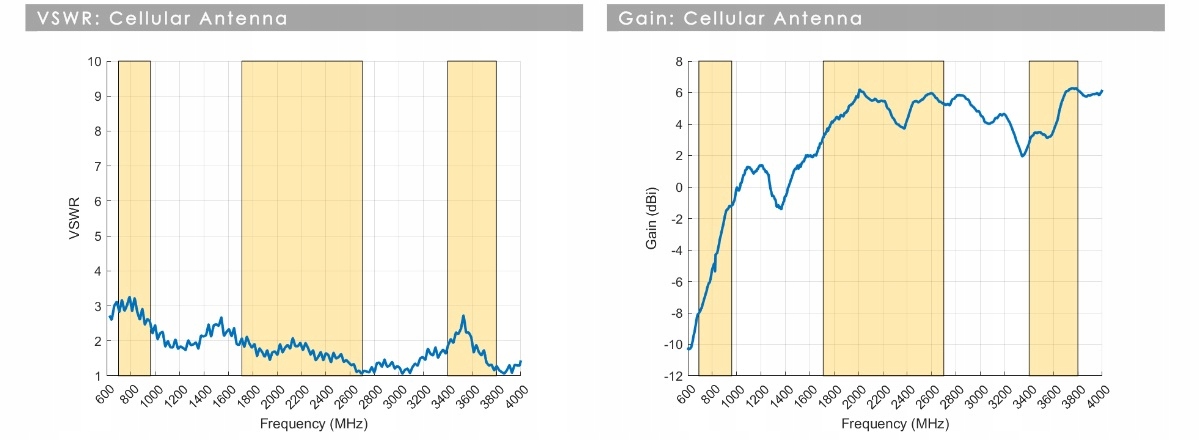

Коэффициент волны напряжения (КСВ)*

КСВ - это мера эффективности передачи радиочастотной мощности от источника питания через линию передачи к нагрузке.

В идеальной системе 100% энергии передается, что соответствует КСВ 1: 1, шайба-1 обеспечивает отличная производительность во всех диапазонах с VSWR ≤2,5: 1 более 85% полосы

Усиление в dBi

6dbi-это пиковое усиление во всех диапазонах от 698-960,1710-2700 и 3400-3800 МГц

- Усиление для различных диапазонов: - 1dbi @ 698-960MHz

- Усиление для разных диапазонов: 6 дБи при 1710-2700 МГц

- Усиление для разных диапазонов: 6 дБи при 3400-3800 МГц

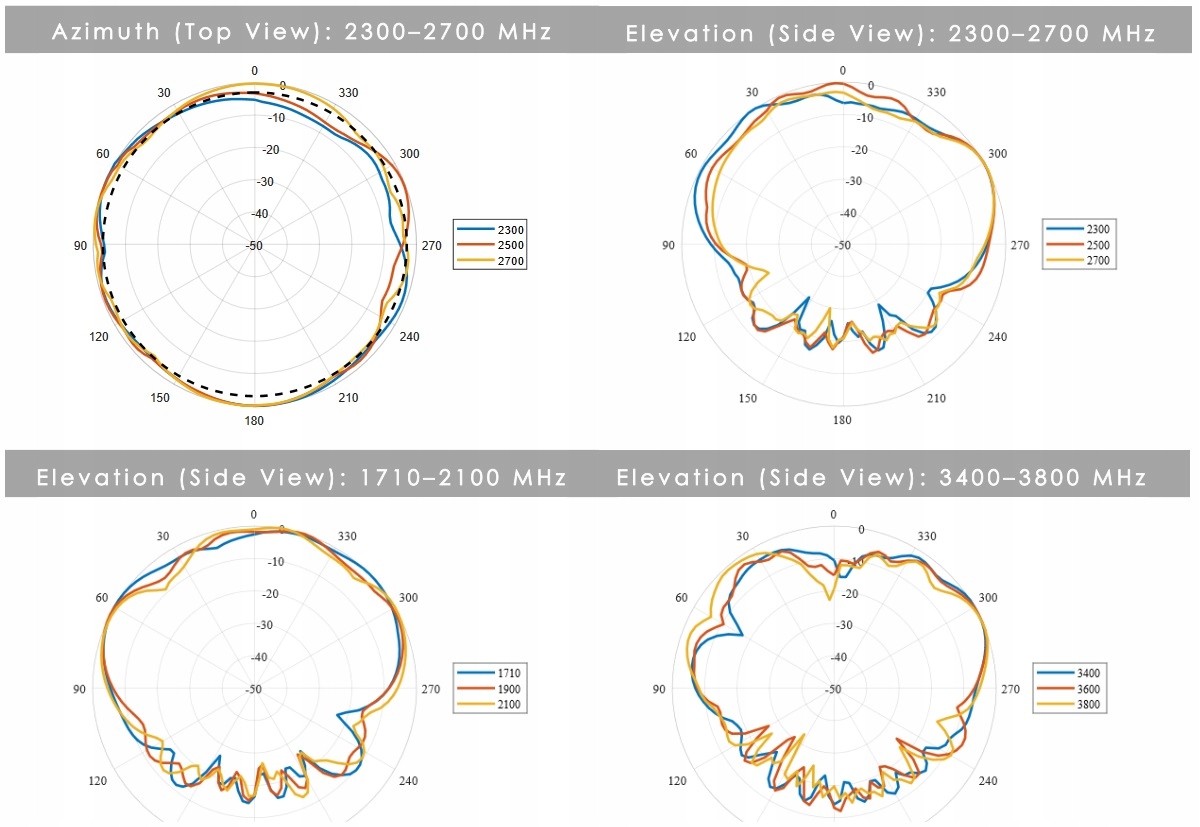

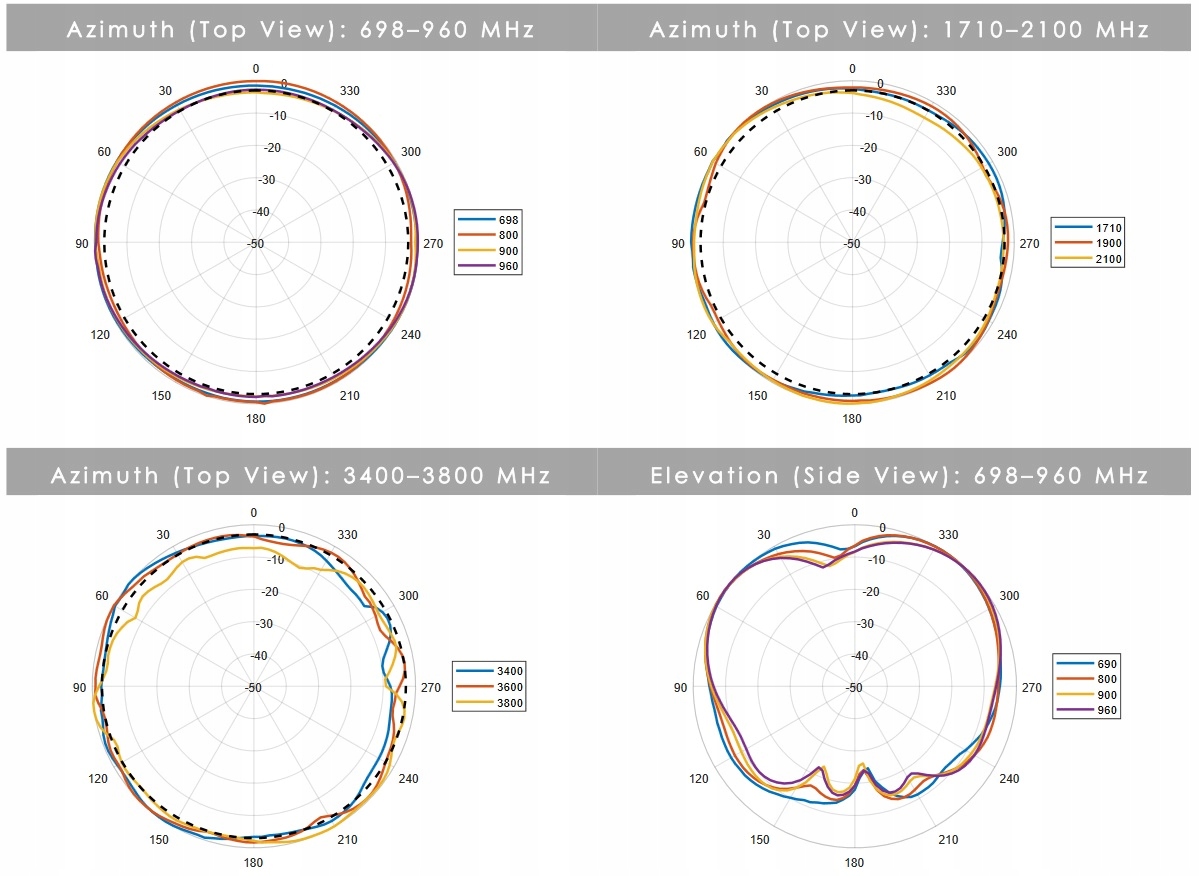

Закономерности излучения

Презентация широкополосной антенны PUCK-1 (видео)

link: https://youtu.be/wQ7WTtjMNPM

Ссылки на другие фильмы о PUCK-1:

Unboxing - https://youtu.be/AfL5b7pRWbk

Тест высокого напряжения шайба - https://youtu.be/A-3FVcQjK-I

Тест шайбы в аэродинамической трубе - https://youtu.be/Yga3oqAGly0

Испытание на прочность - https://youtu.be/MS_gkMZ26tE

Построение решений 4x4 несмотря на - https://youtu.be/YsRRjBAfX4k

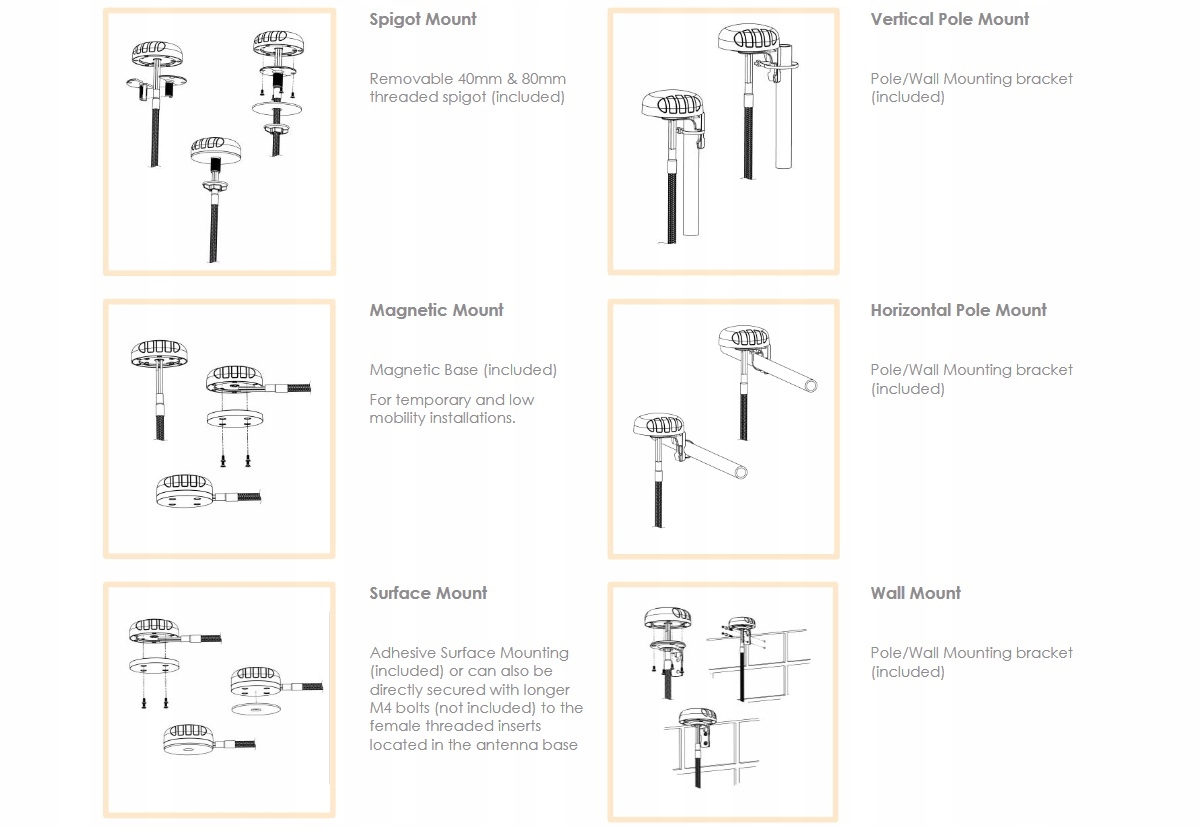

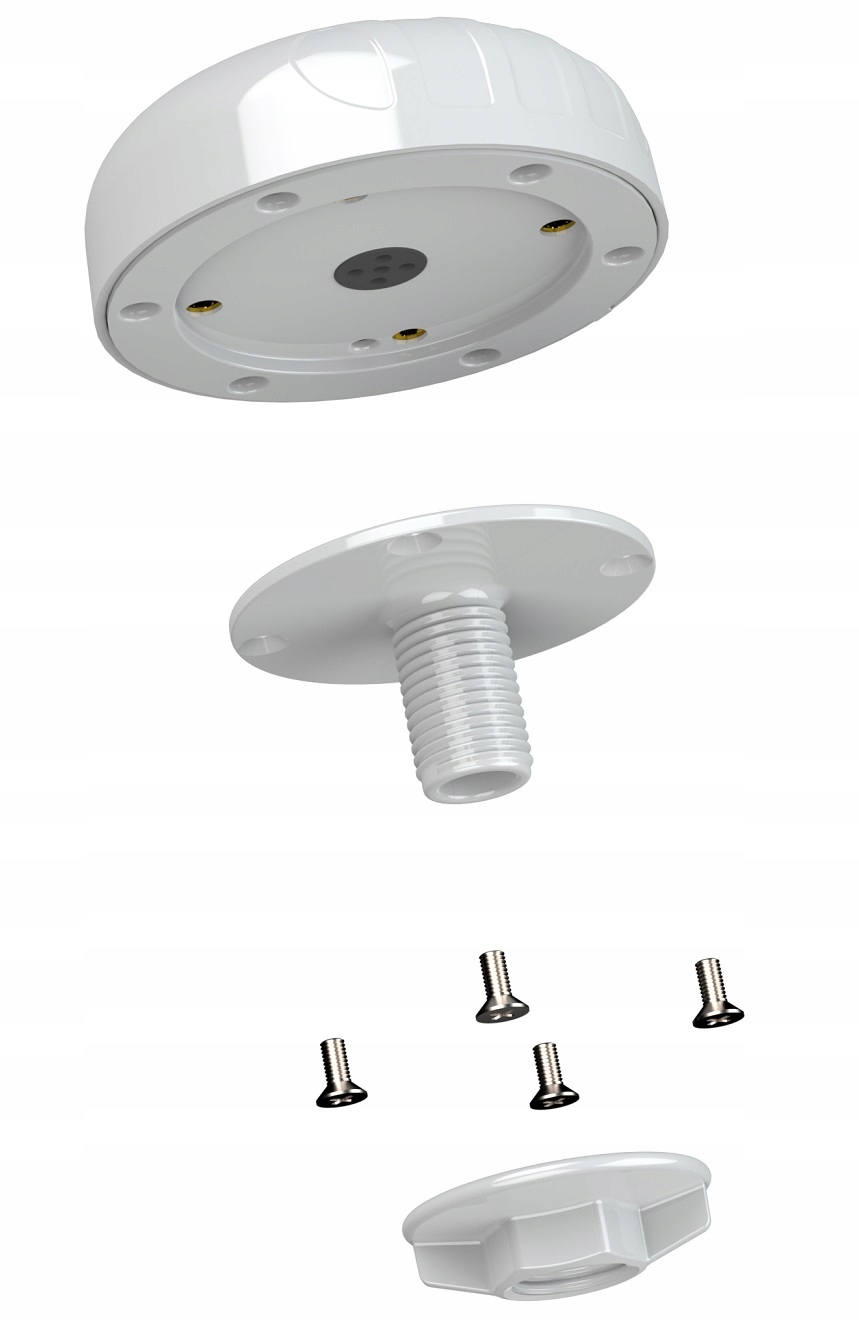

Множество возможностей сборки

Новая серия антенн PUCK от Poynting обеспечивает простую установку с несколькими вариантами монтажа. Это включает в себя стандарт:

- Крепление к шипу-поставляется с двумя разными длинами (40 мм и 80 мм)

- Монтаж на вертикальной стойке (внутренний и внешний монтаж для меньших и больших столбов)

- Горизонтальное крепление на полюсе (например, морские рельсы)

- Магнитное крепление

- Поверхностный монтаж (двухсторонний скотч)

- Настенное крепление

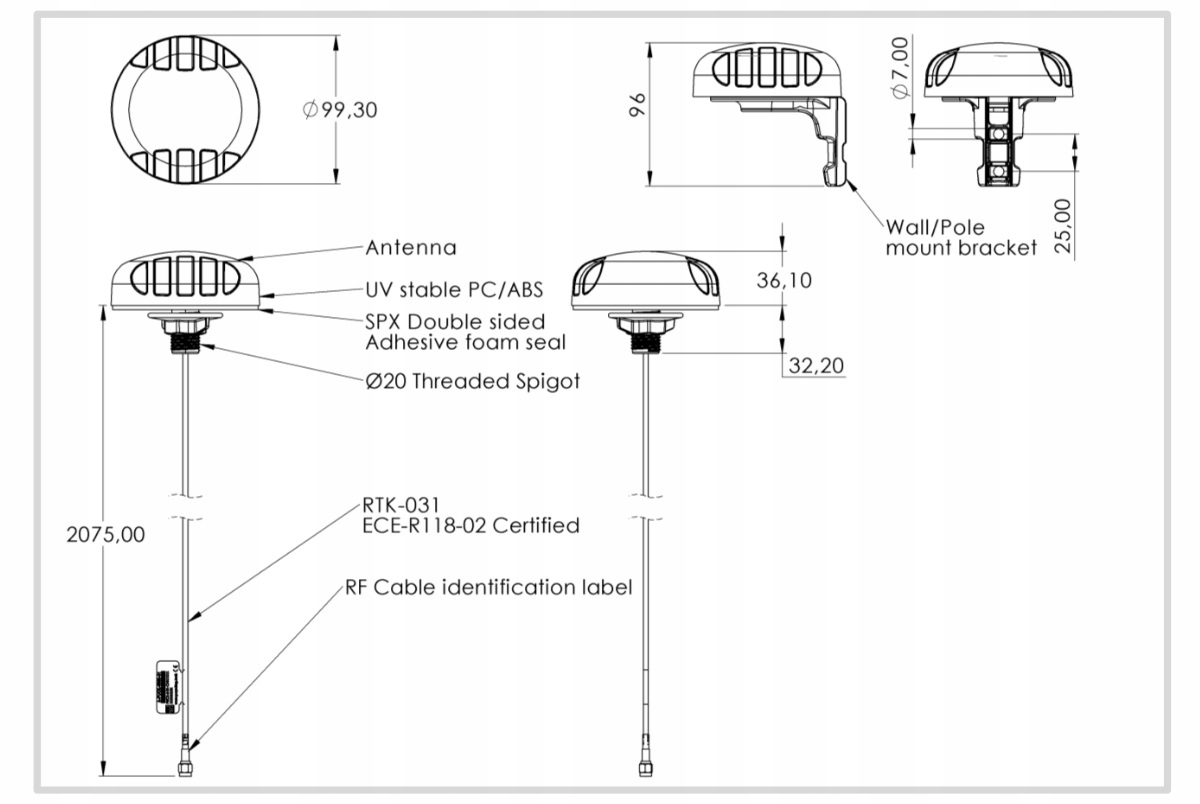

Основные технические характеристики:

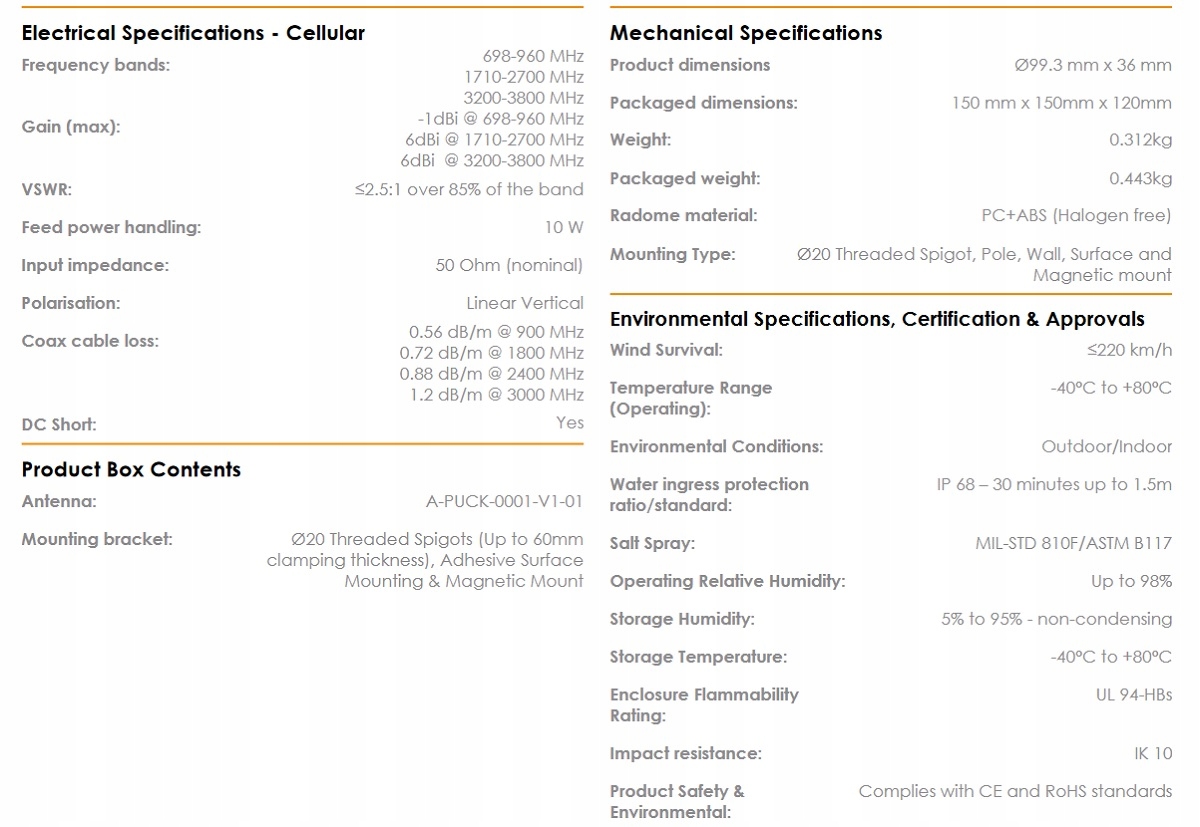

Техническая спецификация
