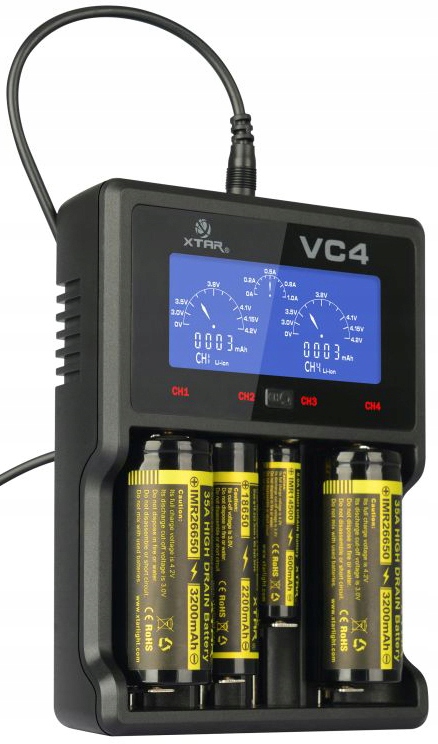

PROFESJONALNA ŁADOWARKA DO AKUMULATORÓW CYLINDRYCZNYCH XTAR VC4

Kompatybilność z akumulatorami:

AA, AAA, R14, R20,14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650

УВАЖАЕМАЯ КОМПАНИЯ

Ładowarka XTAR VC4 do ogniw Li-ion oraz Ni-MH

VC4 jest wysokiej klasy czterokanałową ładowarką do ogniw niklowo-wodorkowych (NiMH) oraz litowo-jonowych (Li-ion).

Projektanci VC4 postawili na nowoczesność zachowując przy tym pełną funkcjonalność ładowarki.

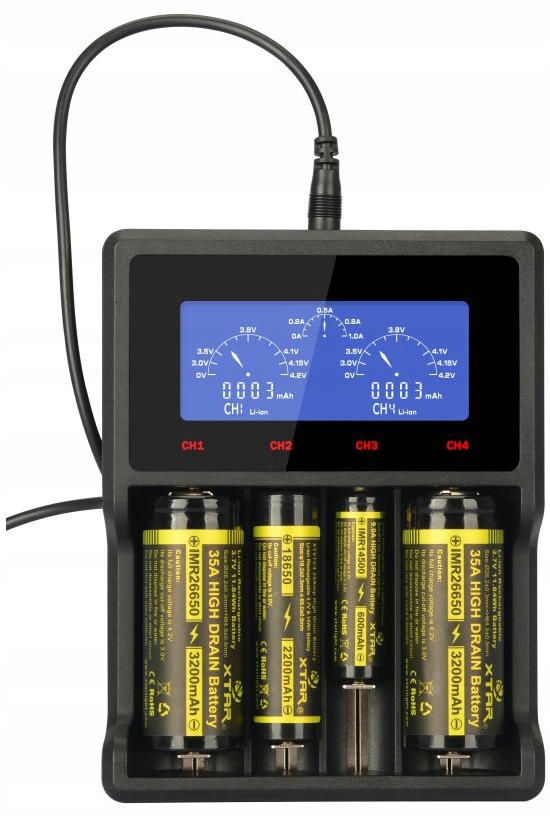

Duży ekran LCD pokazuje napięcie, prąd ładowania oraz pojemność, jaka została dostarczona do ogniwa.

Specyfikacja:

• Producent: XTAR
• Model: VC4
• Wtyczka: adapter USB
• Ładowany rodzaj ogniw: 1-4 akumulatory Li-ion 3,6 - 3,7V, zabezpieczone i niezabezpieczone 1-4 akumulatory NiMH
• Ilość ładowanych ogniw: 1-4
• Napięcie wejściowe: DC 5V

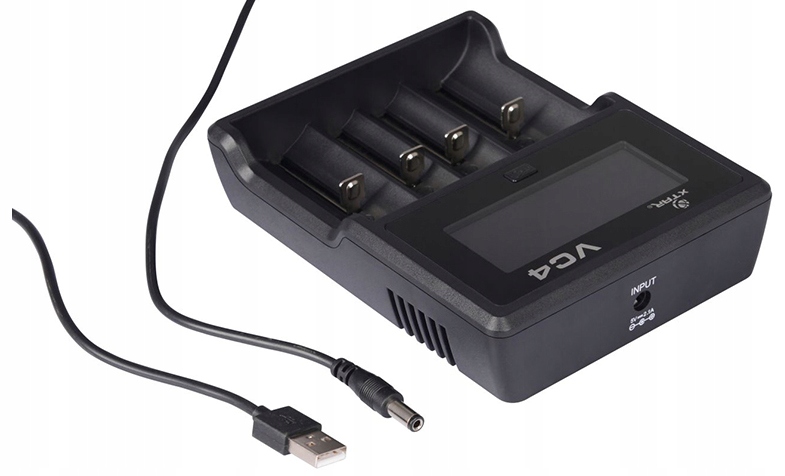

• Gniazdo wejściowe zasilacza DC: 5,5 x 2,5 mm
• Metoda ładowania: system procesorowy TC/CC/CV
• Napięcie zakończenia ładowania: 4,2V ±0,05V
• Prąd wejściowy: 2100mA
• Wymiary: 149 x 115 x 35 mm

Prąd ładowania w systemie CC:

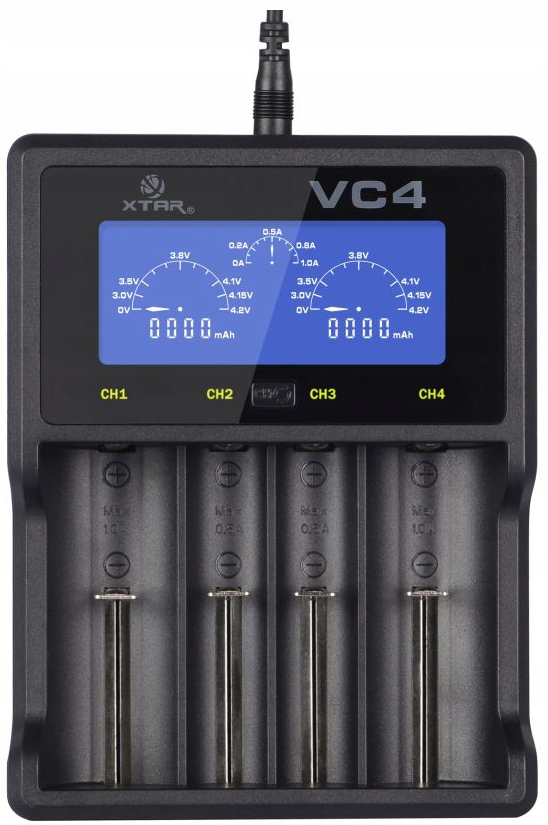

• 1-2 akumulatory umieszczone w skrajnych kanałach (1 i 4): max 1000mA ±80mA
• 3-4 akumulatory lub 1-2 akumulatory umieszczone w środkowych kanałach (2 i 3): max 500mA ±50mA

Zabezpieczenia:

• Termiczne
• Zwarciowe
• Przed odwrotnym włożeniem akumulatora

Xtar to renomowany producent wysokiej jakości ładowarek do akumulatorów Li-ion, latarek i akumulatorów Li-ion. Produkty Xtar są sprzedawane w ponad 120 krajach, w tym min. w USA, Niemczech, Japonii i Rosji. Do produkcji ładowarek Xtar używa najwyższej jakości materiałów - począwszy od tworzywa obudowy po wydajną elektronikę. Wszystkie ładowarki Xtar posiadają certyfikację CE wymaganą na rynkach europejskich.

Najważniejsze cechy:

•ładowanie akumulatorów Li-ion: sterowany procesorem trzystopniowy proces ładowania TC/CC/CV

•ładowanie akumulatorów Ni-MH metodą CC

•cztery niezależne kanały ładowania

•max. prąd ładowania 1A

•wyśwyświetlacz LCD informujący o napięciu ogniwa i prądzie ładowania

•informuje o prądzie wykorzystanym do naładowania - możliwość zmierzenia pojemności ogniwa (błąd pomiarowy ±5%)

•zasilana dowolną ładowarką USB z gniazdem USB lub z portu USB komputera

•funkcja reaktywacji głęboko rozładowanych ogniw

•zabezpieczenia: zwarciowe, termiczne, przed odwrotną polaryzacją

Metoda ładowania TC/CC/CV

Jest to trzystopniowy proces ładowania ogniw Li-ion zapewniający utrzymanie ogniwa w dobrej kondycji poprzez ładowanie odpowiednim prądem na każdym etapie i zakończenie procesu ładowania we właściwym momencie.

Poszczególne etapy procesu TC/CC/CV to:

• Faza TC: ogniwa rozładowane poniżej 2,9V są 'wybudzane' niższym prądem.
• Faza CC: po osiągnięciu 2,9V ogniwo ładowane jest stałym prądem o wartości od 0,1A do 1A (zależnie od wykorzystywanego źródła zasilania i ilości ładowanych akumulatorów).
• Faza CV: gdy ogniwo jest już prawie naładowane ładowarka przełącza się na ładowanie malejącym prądem aż do osiągnięcia napięcia 4,2V na ogniwie. Po osiągnięciu 4,2V proces ładowania jest ukończony - akumulator jest w pełni naładowany.

Ładowarka Xtar VC4 posiada funkcję reaktywacji ogniw głęboko rozładowanych i ogniw o napięciu 0V. Wiele ładowarek na rynku nie jest w stanie naładować takich akumulatorów. Tutaj z pomocą przychodzi ładowarka Xtar VC4, która w wielu przypadkach pozwala na 'odratowanie' takich ogniw.

Wystarczy włożyć głęboko rozładowany akumulator do ładowarki VC4, tak jak przy normalnym ładowaniu - ładowarka wykryje rozładowane ogniwo i podejmie próbę jego reaktywacji.

Uwaga! Ogniwa rozładowane poniżej pewnego poziomu ulegają nieodwracalnemu uszkodzeniu i ich reaktywacja może być niemożliwa. Należy unikać zbyt głębokiego rozładowania akumulatorów Li-ion - może to doprowadzić do znacznego obniżenia ich trwałości i pojemności lub doprowadzić do ich całkowitej niesprawności.

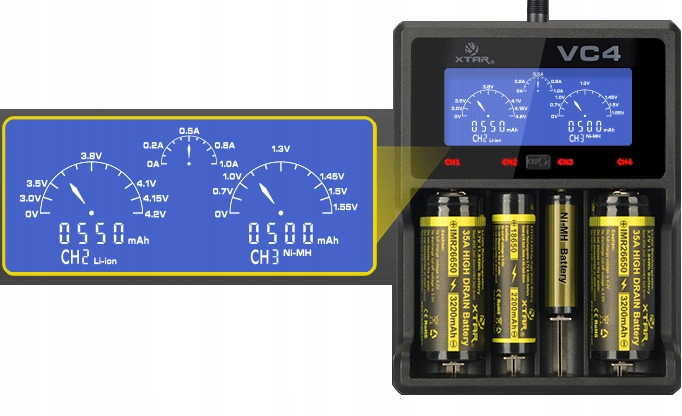

Podświetlany wyświetlacz LCD ładowarki Xtar VC4 pokazuje na bieżąco informacje o stanie pracy ładowarki:

• Napięciu ładowanych akumulatorów
• Prądzie ładowania
• Ładunku wykorzystanym do naładowania ogniw
• Wskazuje ew. błędy i informuje o zakończeniu ładowania
• Jednocześnie jest wyświetlany aktualny stan pracy dla dwóch kanałów
• Po zakończeniu ładowania z wyświetlacza można odczytać wartość ładunku użytego do naładowania akumulatora

Przełączanie pomiędzy pozostałymi dwoma kanałami możliwe jest przy pomocy przycisku CH na obudowie ładowarki.

Informację o wykorzystanym ładunku można wykorzystać do wykonania pomiaru pojemności akumulatorów. Aby dokonać pomiaru pojemności akumulatora należy go rozładować do właściwego dla niego poziomu odcięcia napięcia (najczęściej 2,5V dla Li-ion, 0,9V dla Ni-MH) i włożyć do ładowarki VC4.
