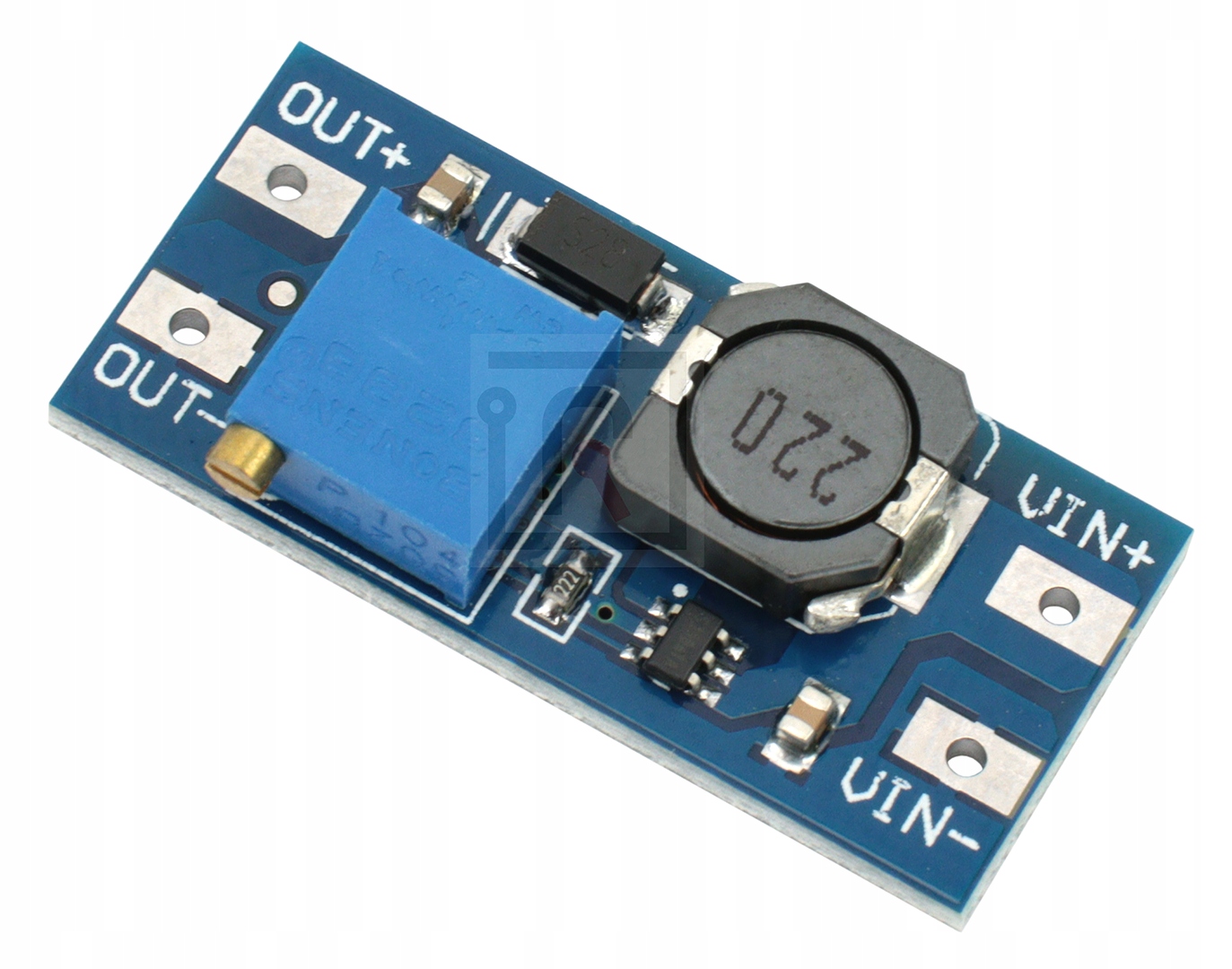

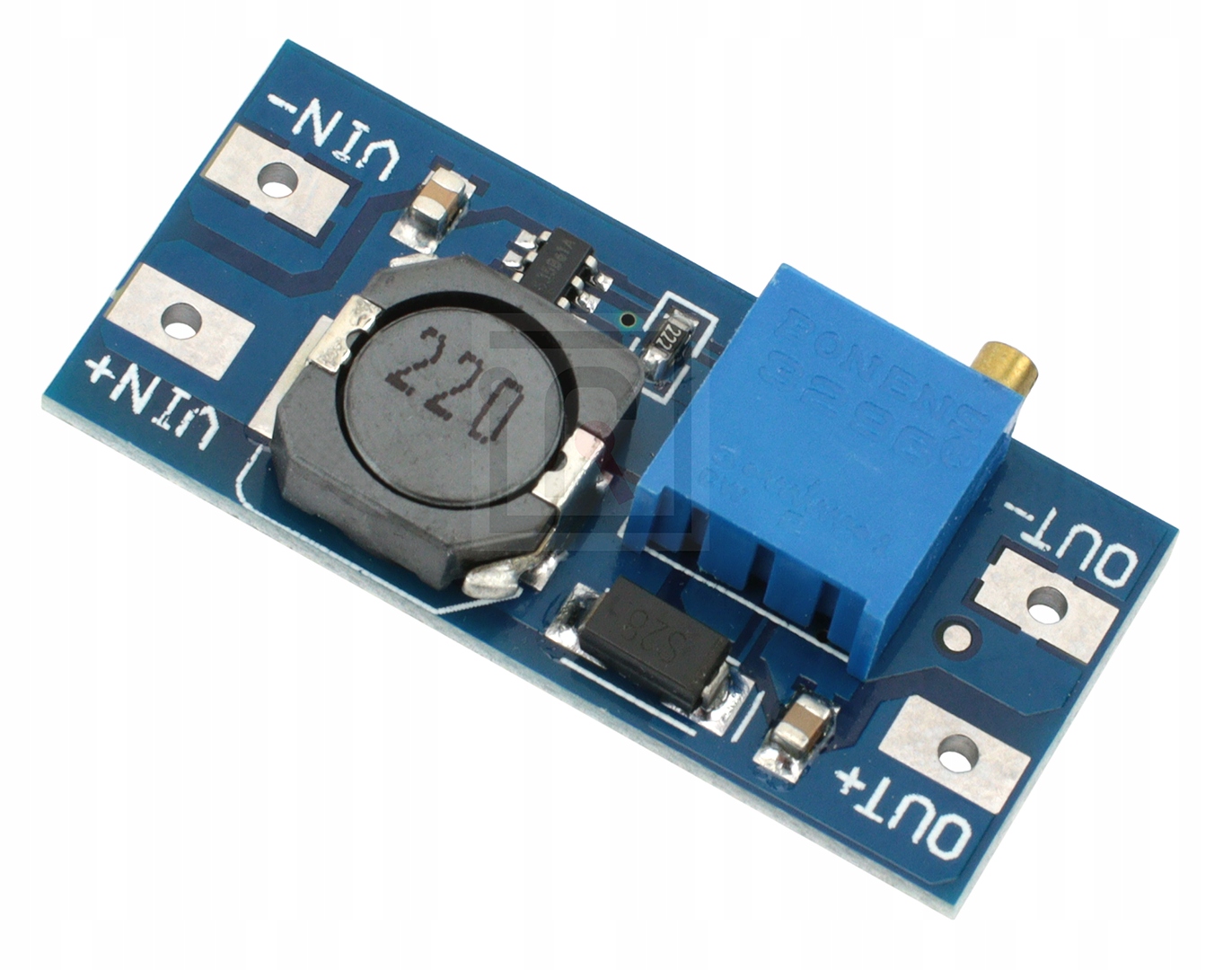

PRZETWORNICA MT3608 PODWYŻSZAJĄCA NAPIĘCIE - do 28V/2A

Moduł impulsowej przetwornicy napięcia DC-DC typu Step-Up podwyższającej napięcie wejściowe na wyjściu.

Przetwornica napięcia zbudowana w oparciu o układ MT3608.

Układ charakteryzuje się dużą sprawnością i łatwą obsługą.

Sposób używania przetwornicy:

Do zacisków wejściowych VIN podłączamy stałe napięcie wejściowe zachowując odpowiednią polaryzację zgodnie z nadrukiem na płytce drukowane. Czyli do zacisku VIN+ podłączamy (+) napięcia wejściowego, a do VIN- podłączamy masę GND. Do wyjścia VOUT (+) i (-) podłączamy woltomierz i za pomocą potencjometru ustawiamy żądaną wartość napięcia wyjściowego. Po osiągnięciu wybranej wartości napięcia możemy podłączyć urządzenie (odbiornik) którym chcemy zasilać.

Parametry techniczne:

• impulsowa przetwornica napięcia DC-DC
• przetwornica podwyższająca napięcie typu Step-Up
• zbudowana w oparciu o chip MT3608
• zakres napięć wejściowych VIN: od 2V do 24V DC
• maksymalne napięcie wyjściowe: do 28V (regulowane)
• maksymalny prąd wyjściowy: 2A
• płynna regulacja napięcia wyjściowego
• efektywność: 93%
• wymiary płytki: 36 mm x 17 mm x 12 mm

NALEŻY PAMIĘTAĆ ABY NAPIĘCIE WYJŚCIOWE BYŁ ZAWSZE WYŻSZE OD NAPIĘCIA WEJŚCIOWEGO!

Przetwornica step-up ulegnie uszkodzeniu jeżeli napięcie wyjściowe będzie poniżej napięcia wejściowego. Przed podłączeniem zasilania należy ustawić potencjometr na najwyższe napięcie na wyjściu, następnie podpiąć zasilanie na wejście oraz miernik na wyjście i dopiero zjeżdżać potencjometrem w dół do żądanej wartości napięcia na wyjściu nie przekraczając napięcia zasilania.

Aby nie uszkodzić układu napięcie zasilania musi być o co najmniej 1,3V niższe od ustawionego napięcia na wyjściu.
