РЕГУЛЯТОР СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА

TATAREK RT-10P Скрытого монтажа

для точной регулировки скорость вращения

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• РАБОТА В КАЧЕСТВЕ ВКЛЮЧЕНИЯ / ВЫКЛЮЧАТЕЛЬ
• МАКС. ТОК НАГРУЗКИ - 1,8 А
• МАКС. МОЩНОСТЬ ВЕНТИЛЯТОРА - 400 В
• ДИАПАЗОН ПЛАВНОЙ РЕГУЛИРОВКИ ОБОРОТОВ - 10÷100 %
• ВЫБОР ТИПА ПОДКЛЮЧЕННОГО УСТРОЙСТВА (ОПИСАНИЕ НИЖЕ)
• ИЗВЕСТНЫЙ ПОЛЬСКИЙ ПРОИЗВОДИТЕЛЬ - TATAREK
• ПИТАНИЕ - ПОСТОЯННОЕ
• ВЫСОКОЕ КАЧЕСТВО ИСПОЛНЕНИЯ
• УСТАНОВКА ВСТРАИВАЕМАЯ (КОРОБКА В КОМПЛЕКТЕ)
• ПРОСТОЕ ОБСЛУЖИВАНИЕ И МОНТАЖ

ОПИСАНИЕ:

Регулятор RT10 был разработан для точной регулировки вращения различных типов двигателями, оборот которых Исполнительным элементом питании, в отношении напряжения управление несколькими вентиляторами, если общий использоваться ток не превышает предельно апробированную величины потребления тока регулятора.

СТРОИТЕЛЬСТВО

Корпус регулятора изготовлен из пластика типа ABS, устойчивого к повреждения и УФ-лучи. Регулятор отличается высокой эффективностью и точностью управления.

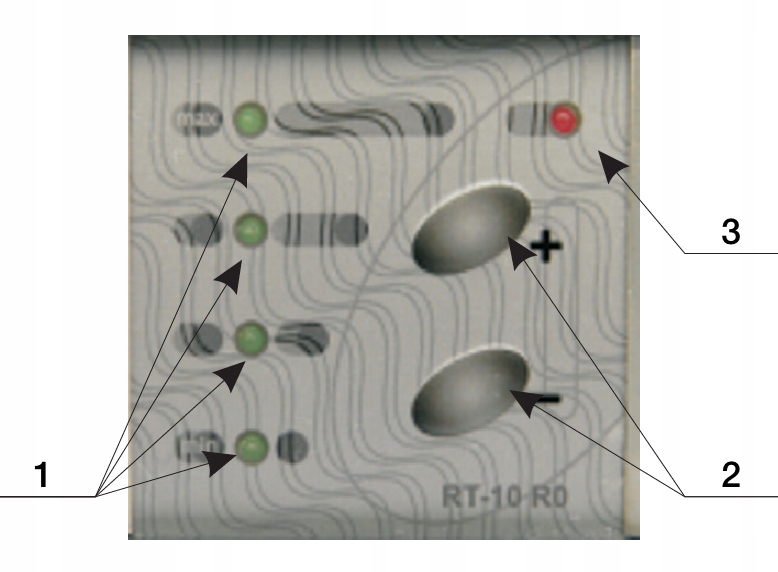

На рабочем столе слева находятся четыре индикатора, отображающие (1) степень выкл. вниз, начинает вентилятора, до справа на рабочем столе находится индикатор, индицирующий наличие питания (3) вентилятора.

1. Индикаторы, отображающие степень активации вращения двигателя
2. Клавиши увеличения и уменьшения оборотов двигателя
3. Индикатор, индицирующий наличие питания

РЕГУЛИРОВКА В СЕРВИСНОМ РЕЖИМЕ

Чтобы обеспечить взаимодействие регулятора с максимально широким ассортимент всевозможных вентиляторов, регулятор был управления. Настройка способа управления типа проведенные в сервисном режиме - через установщик во время установки регулятора, или (двигатель вентилятора)

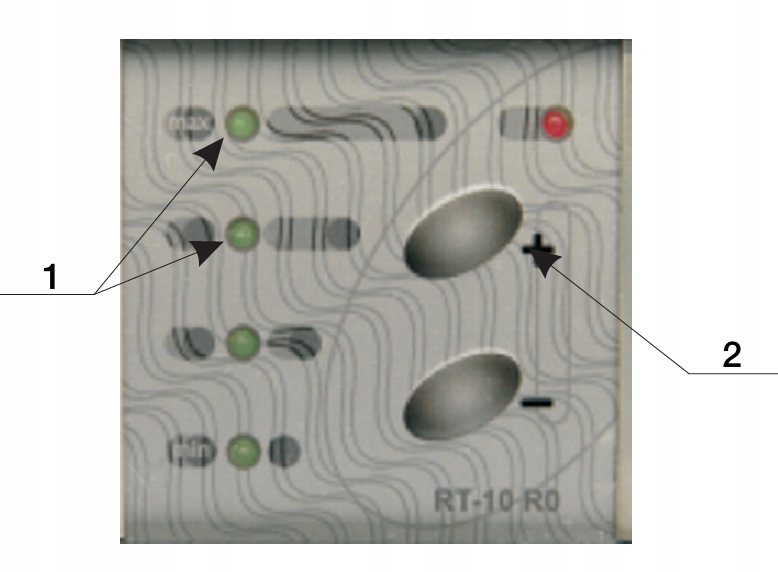

Вход в сервисный режим осуществляется нажатием клавиши (2) во время подачи напряжения

РЕГУЛИРОВКА В СЕРВИСНОМ РЕЖИМЕ - ВЫБОР АЛГОРИТМА УПРАВЛЕНИЯ

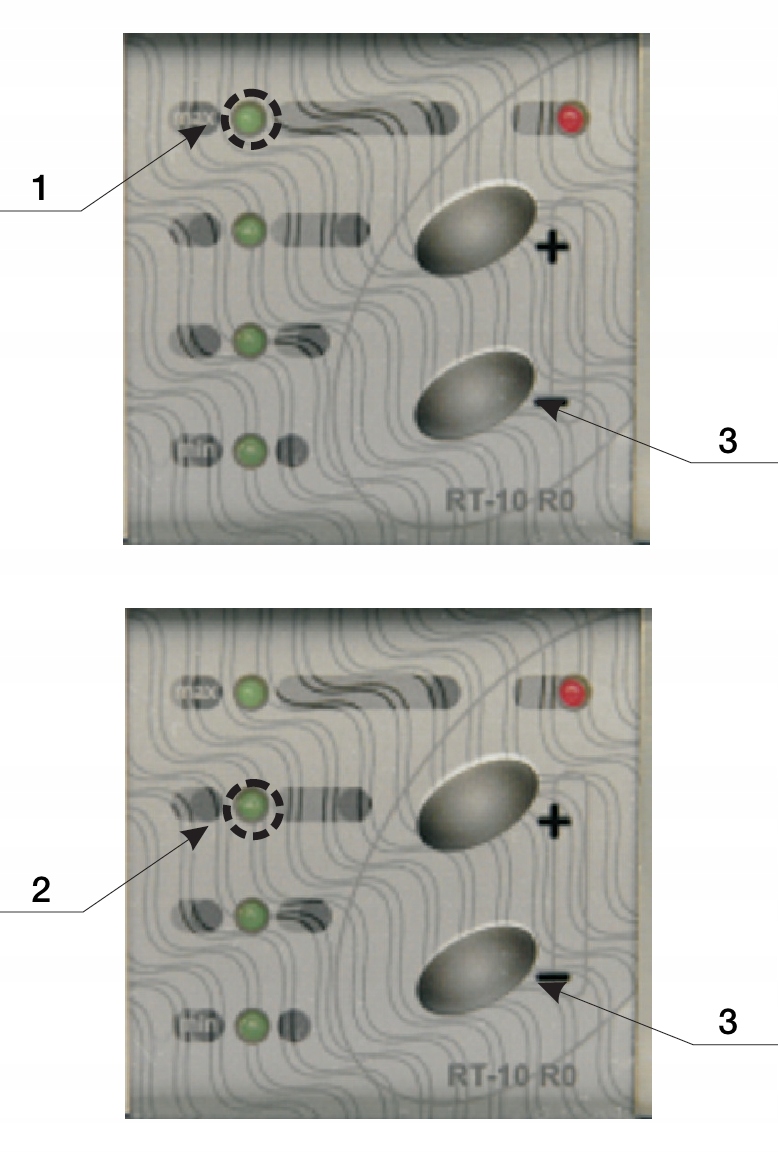

Выбор алгоритма должен сделать установщик запуска сервисного режима, с помощью клавиши "—" (3) изменяем тип двигателя вентилятора. Две лампы (1 или 2) указывают на выбранный тип двигателя.

Если не нажать клавиши течение восьми секунд, регулятор переходит к нормальной работы.

Примерные типы двигателей:

• тип первый (мигает индикатор 1) - 8 СЕК, WBS 6 и аналогичные
• тип второй (мигает индикатор 2) - RV 14 и похожие

ТЕХНИЧЕСКИЕ характеристики и СХЕМА ПОДКЛЮЧЕНИЯ

• Номинальное напряжение питания - вентилятора - 1÷400 В
• Максимальная нагрузка тока - А
• Питание - - мм
• Размеры внеш. окраски (декоративной панели) - 80,5x80,5x9 мм
• Степень защиты - скрытого монтажа (в комплекте)
• Регулятор RT-10
• Винты
• Маска

УСТАНОВКА РЕГУЛЯТОРА - РАЗМЕРЫ ОТВЕРСТИЙ

I. Размеры отверстия под регулятор монтируется в стене каменной кладки

II. Размеры отверстия под регулятор монтируется в

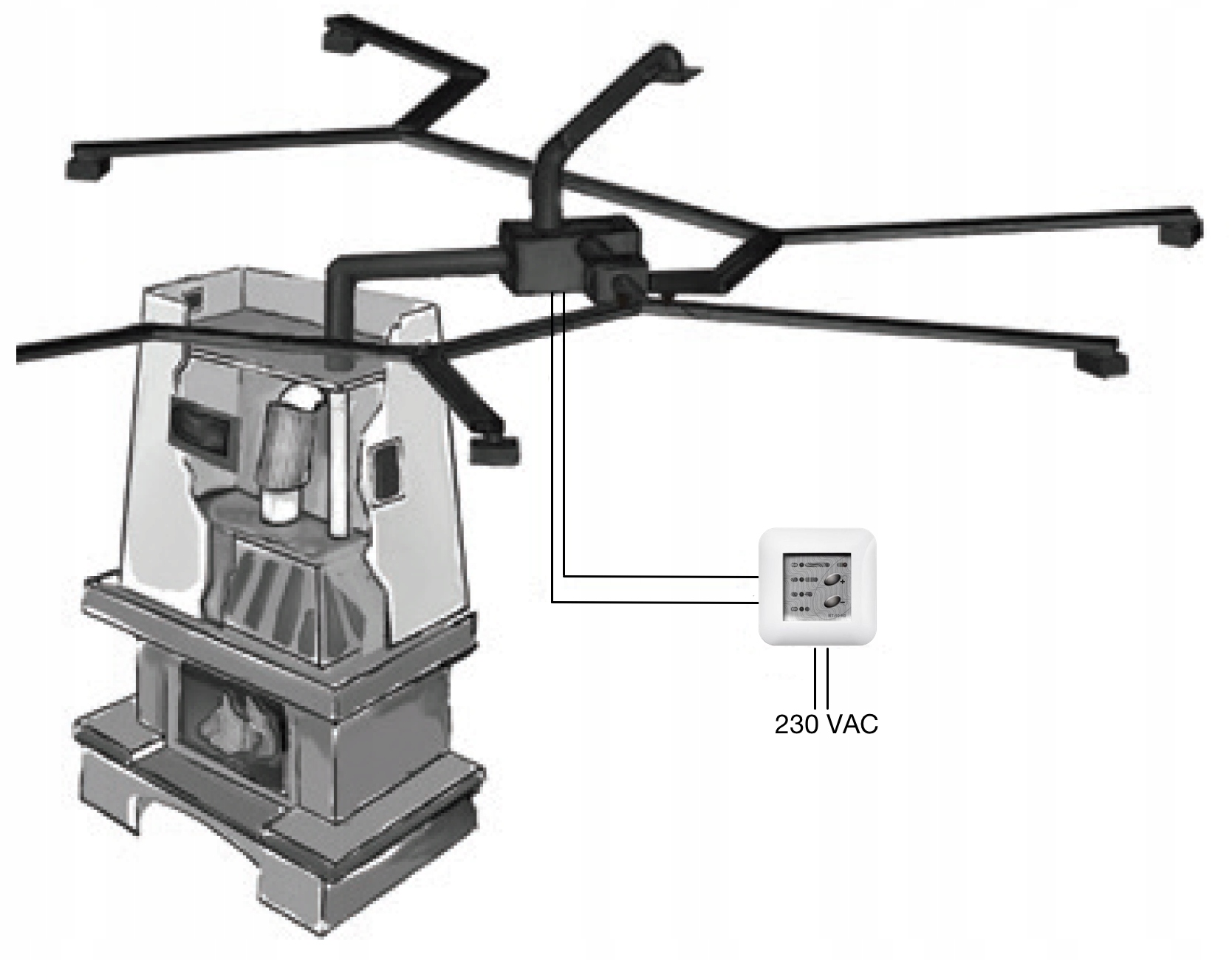

ПРИМЕР ИСПОЛЬЗОВАНИЯ СУЩЕСТВУЮЩЕЙ СИСТЕМЫ DGP
