HDR X PRIME 2.2 New Grabber (jak Velocap X PRO)

Wersja D962

Pierwszy grabber przyjmujący sygnały 4K 60Hz – idealny do współpracy z tunerami i dekoderami 4K!

• Samodzielny grabber sygnału HDMI zapisujący materiał na zewnętrznych nośnikach USB
• Przyjmowanie rozdzielczości do 4K@30-60Hz i 1080p@60/120Hz, zapis na nośnik USB w rozdzielczości max. 4K@30Hz i 1080p@60/120Hz
• Przechwytywanie 1080@60Hz przez micro USB na PC Windows, Linux, Mac, wejście mikrofonowe, wejście i wyjście liniowe audio, przechwytywanie na USB 2.0, zapis w H.264/ H.265, audio 48 kHz PCM AAC, maks. bitrate 20Mb/s
• Wbudowany harmonogram wykonywania nagrań i odtwarzacz nagranych plików
• Możliwość robienia zrzutów ekranu
• Obsługuje HDCP 1.4/2.2
• W zestawie pilot IR.

Velocap HDR X Prime 2.2 New to najnowszy grabber HDMI z rodziny HDR X Prime.

Urządzenie pozwoli przyjąć sygnały HDMI maks. do 4K 60Hz z HDCP 2.2 i przechwycić na nośnik USB 2.0 oraz na PC. Współpracuje z niemal każdym źródłem Full HD (do 60/120Hz) i 4K UHD 50Hz/60Hz z HDCP 1.4 i 2.2, w tym z dekoderami satelitarnymi i kablowymi 4K UHD. Ma też możliwość ustawienia harmonogramu pracy oraz posiada złącze micro USB z możliwością przechwytywania 1080p 60Hz bezpośrednio na komputer PC Windows, Linux lub Mac w trybie grabbera przez USB 2.0 i np. uzyskania funkcji streamowania. Grabber jest zgodny ze standardami UVC i UAC. Nie wymaga dedykowanych sterowników — instaluje się automatycznie. Przechwytywanie na PC i USB może odbywać się równocześnie. Na nośnik USB przechwytuje w jakości maks. 4K 30Hz / 1080p 60Hz.

Do sygnałów 1080p@50/60 oraz 4K@24/25/30 stosowane są protokoły HDCP1.4.

Velocap HDR X Prime 2.2 New wyróżnia się:

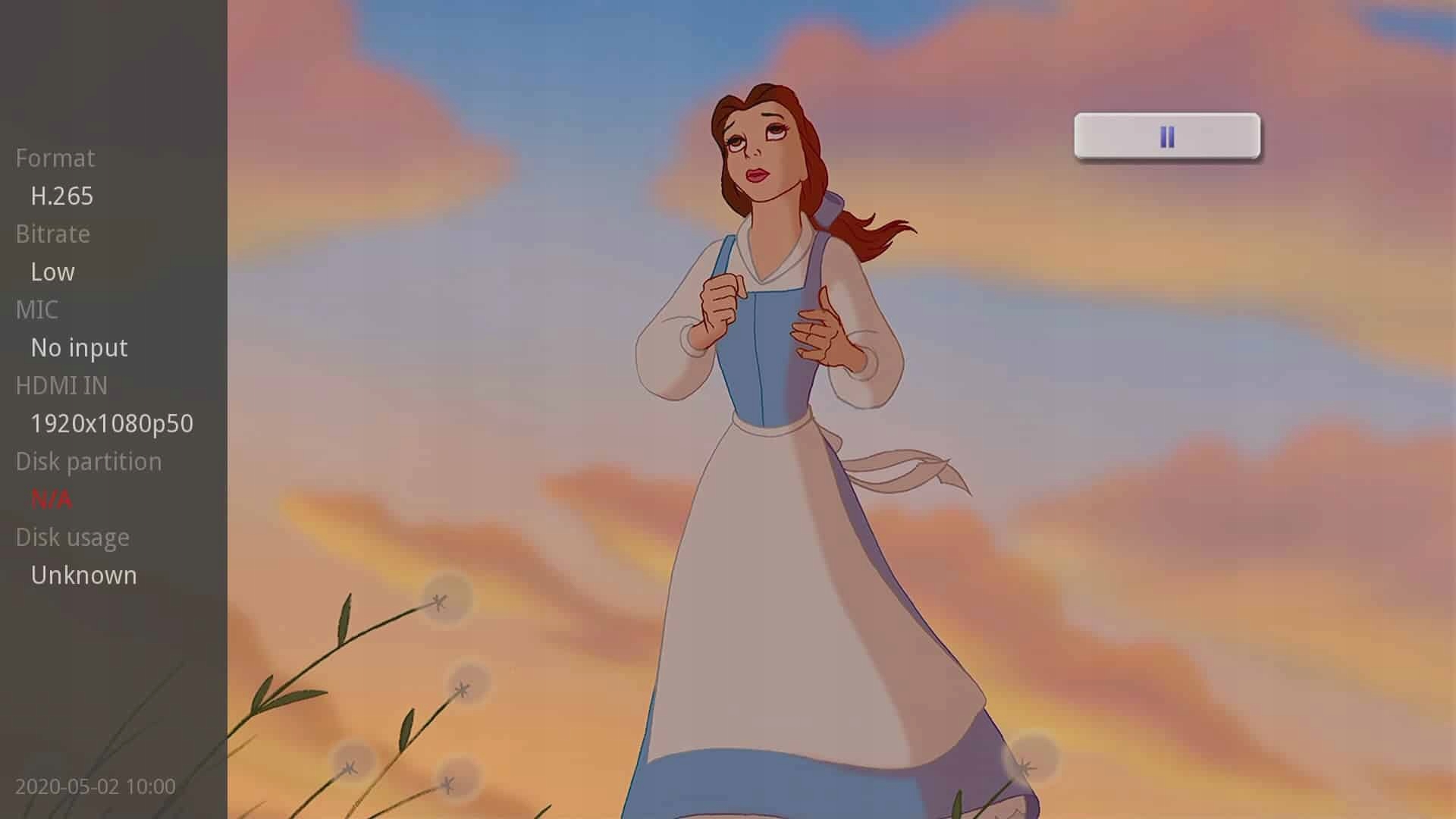

• Rozbudowanym interfejsem menu OSD: wyświetlanie informacji o sygnale źródłowym, możliwość zmiany bitrate (jakości) nagrania i wyświetlanie aktualnego statusu nagrywania
• Wbudowanym odtwarzaczem nagranych plików — nie potrzeba już podłączać nośnika USB do odtwarzacza lub telewizora, aby odtworzyć nagrania
• Obsługą harmonogramu pracy i przechwytywania na PC
• Dołączonym pilotem zdalnego sterowania.

Przechwyć sygnał HDMI

Velocap HDR X Prime 2.2 New to rewelacyjne urządzenie pozwalające przechwycić dowolny sygnał HDMI. Grabber będzie świetnie współpracował z każdym źródłem – od komputera, przez odtwarzacze multimedialne filmów, dekodery i tunery telewizyjne oraz konsole do gier – Playstation 3, Playstation 4, Xbox 360 i Xbox One.

Przechwytywanie 4K

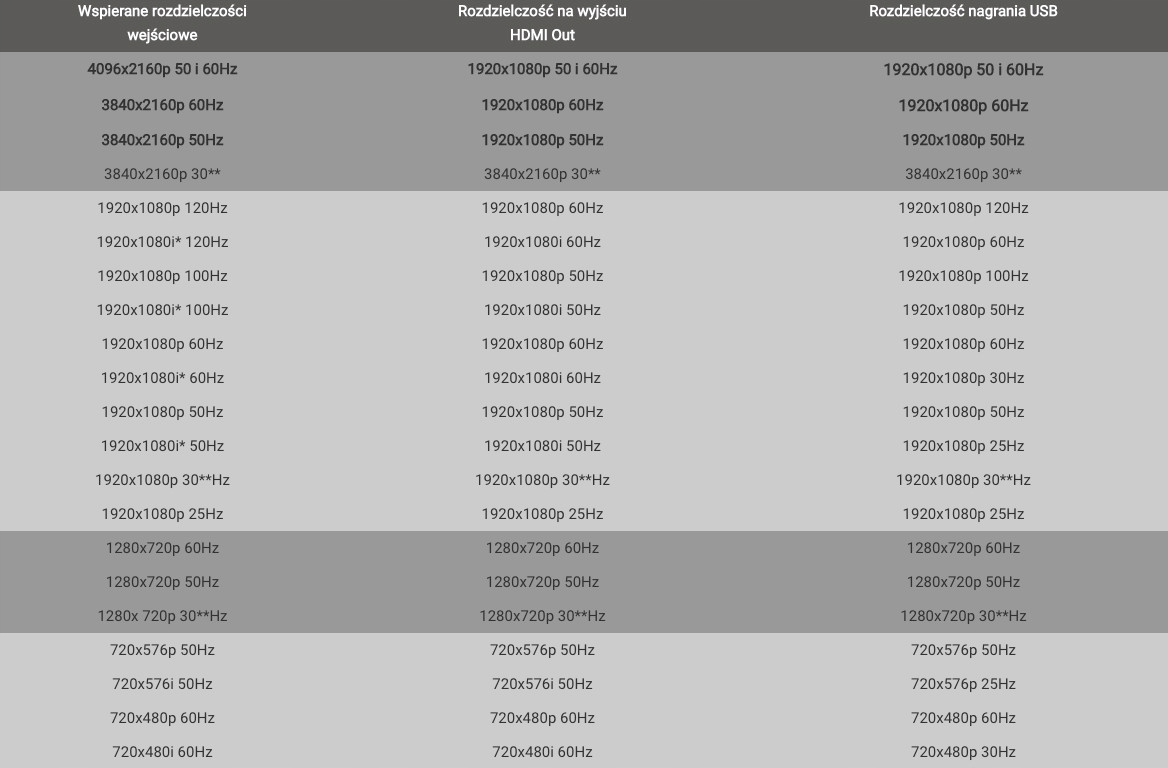

Grabber przyjmuje sygnały wejściowe do 4K 60Hz, 4K 30Hz, 1080p 60/120Hz i zapisuje z maksymalną rozdzielczością do odpowiednio 1080p 60Hz, 4K 30Hz, 1080p 60/120Hz. Uwaga, nie dotyczy sygnałów z przeplotem – urządzenie wtedy zmniejsza klatkaż (60Hz->30Hz, 50Hz->25Hz). Więcej w tabeli wspieranych rozdzielczości w zakładce „Dane techniczne”.

Sprzętowe dekodowanie w H.265

Velocap HDR X Prime 2.2 New oferuje przechwytywanie wideo przy wykorzystaniu kodeka H.265 HEVC. Jest to kodek stworzony do sygnałów 4K. HEVC (ang. High Efficiency Video Codec) oferuje wideo o niespotykanej wcześniej jakości, a nagranie zajmuje nawet o połowę mniej miejsca na dysku w stosunku do materiałów przechwyconych w H.264 AVC. Grabber oferuje możliwość wyboru kodeka dekodowania sygnału wideo (przycisk na obudowie) pomiędzy H.265 HEVC, a H.264 AVC wykorzystywanym we wcześniejszym modelach.

Przechwyć na zewnętrzny nośnik USB o większej pojemności

Przechwytywany materiał może zostać zapisany na zewnętrznym nośniku podłączonym przez port USB np. pamięci pendrive (do 256 GB) lub zewnętrznym dysku twardym z własnym zasilaniem (do 8 TB). Jest to wygodne rozwiązanie Plug & Play, które wyklucza problem z ograniczoną wbudowaną pamięcią w wielu podobnych urządzeniach.

Przechwytywanie na USB w 1080p 120Hz

Velocap HDR X Prime 2.2 New podobnie oferuje przechwytywanie sygnału na wejściu 1080p 120Hz również w 1080p 120Hz na nośnik USB, czyli bez zmiany klatkażu.

Możliwość podglądu dzięki wyjściu HDMI Loop Out

Velocap HDR X Prime 2.2 New jest wyposażony w wyjście HDMI loop out (4K 30Hz), z podglądem na podłączonym telewizorze czy monitorze. Przechwytywanie rozpoczynamy po prostu naciśnięciem przycisku REC na obudowie lub pilocie.

Wysokiej jakości zapis, prosta obsługa.

Obraz jest przechwytywany z zachowaniem doskonałej jakości obrazu i dźwięku. Urządzenie ma możliwość podłączenia mikrofonu oraz źródła analogowego, można w ten sposób dołączyć własny komentarz czy ścieżkę audio do materiałów wideo.

Co ważne – grabber może pracować w pełni samodzielnie. Nie potrzebuje do działania komputera ani żadnego dodatkowego oprogramowania. Jest to najszybsze i najwygodniejsze urządzenie pozwalające przechwycić dowolny sygnał HDMI, co ważne, z dowolnego źródła nawet w rozdzielczości 4K!

Wbudowany odtwarzacz pozwala na odtwarzanie przechwyconych materiałów bez przełączania nośnika pamięci do zewnętrznego odtwarzacza. Prawdziwe urządzenie 2w1!

Obsługa harmonogramu nagrań i przechwytywania na PC

Grabber oferuje możliwość ustawienia harmonogramu nagrań przy przechwytywaniu na zewnętrzny nośnik USB. W prosty sposób ustawimy kiedy grabber ma rozpocząć i zakończyć przechwytywanie.

Drugą istotną funkcją jest możliwość przechwytywania sygnału HDMI w wysokiej jakości bezpośrednio na komputer PC Windows, Linux i Mac OS. Maksymalna rozdzielczość wejściowa HDMI 4K@60Hz, zaś przechwytywanie odbywa się w jakości do 1080p@60Hz. Uniwersalne rozwiązanie kompatybilne z większością popularnych programów do przechwytywania celem zapisu lub streamingu. Potwierdzona możliwość transmisji i streamingu m.in. na Facebook, YouTube, Ustream lub Twitch.

Unikatowa możliwość jednoczesnego przechwytywania na PC przez micro USB oraz na nośnik USB

Funkcjonalność pozwala m.in. na nagrywanie transmisji strumieniowej w czasie rzeczywistym np. na nośnik pendrive, co pozwala na wykorzystanie grabbera w instalacjach medycznych, konferencyjnych czy eventowych.

Cechy:

• Prosty i intuicyjny w obsłudze
• Przyjmowanie sygnałów do 3840x2160p 60Hz/50Hz, 4096x2160p 60Hz/50Hz – jedyny taki grabber na rynku!
• Zapis w rozdzielczości do 4K Ultra HD (do 30Hz) – nośnik USB i 1080p 60Hz / 1080i 120Hz – na PC z niemal każdego źródła HDMI
• Wyjście podglądowe HDMI pass-through* 4K 30Hz bez opóźnień
• Przechwytywanie obrazu audio-wideo jednym przyciskiem
• Wybór kodeka zapisu: H.264 AVC lub H.265 HEVC (dekodowanie sprzętowe)
• Możliwość zmiany jakości nagrania (bitrate)
• Możliwość robienia zrzutów ekranu – funkcja Snapshot
• Pełna obsługa i zgodność z HDCP (1.4 lub 2.2)
• Przechwytywanie bez komputera na zewnętrznych pamięciach USB flash do 256GB oraz dyskach twardych USB** do 8 TB (zalecamy korzystanie z USB 2.0, nie zalecamy korzystania z USB 3.0)
• Przechwytywanie 1080 60Hz bezpośrednio na komputer PC Windows, Linux, Mac przez USB 2.0 – funkcjonalność grabbera USB. Zgodność ze standardami UVC i UAC. Sterownik grabbera instaluje się automatycznie i pozwala na współpracę z ogromną większością popularnych programów do przechwytywania.
• Przechwytywanie na USB PC i na nośnik USB w tym samym czasie — jedyny taki grabber w tym segmencie.
• Obsługa harmonogramu pracy
• Wejście mikrofonowe — możliwość dołączania komentarzy głosowych do np. scen z gry
• Wejście i wyjście liniowe audio
• Dioda LED informująca o statusie pracy grabbera
• Wygodne menu ekranowe OSD wyświetlające parametry sygnału, jakość nagrania, kodek
• Wbudowany odtwarzacz nagranych plików

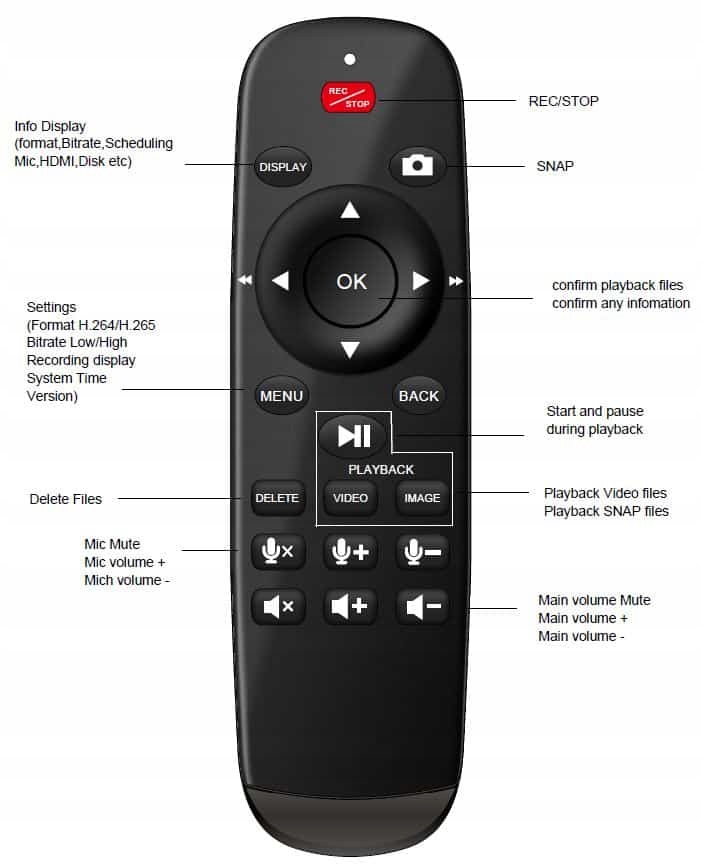

• Sterowanie z poziomu przycisków na obudowie lub za pomocą pilota IR
• Pełne wsparcie techniczne

* Obraz na wejściu musi być bez technologii HDR; w przypadku pełnego pass-through z obsługą HDR polecamy rozdzielacz HDV-B12SA

** Podłączony zewnętrzny dysk twardy musi posiadać własne zasilanie.

Технические характеристики

Rozdzielczość wejścia wideo do: 4K 60Hz HDCP 2.2, RGB, YCbCr 4:4:4 do 12bit.

Urządzenia wejściowe: Niemal każde źródło HDMI, od komputera, kamery, po dekodery czy tunery lub konsole, w tym Play Station 4, Xbox One i Xbox 360, Nintendo Switch, Wii U i inne

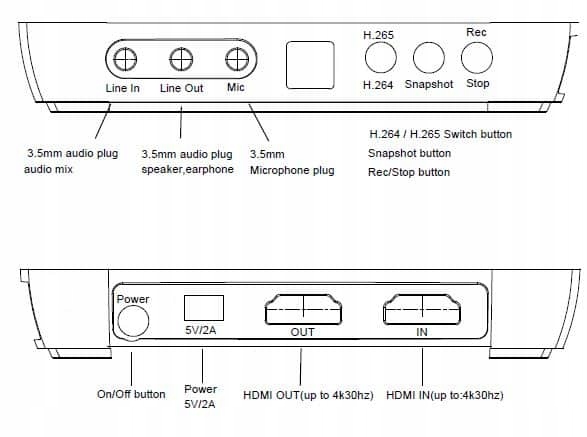

Wejścia: HDMI 2.0, Audio liniowe, Mic

Wyjścia: HDMI, Audio liniowe, USB, micro USB (do podłączenia do PC)

Wyjście: HDMI (pass-through) do 4K30

Format przechwytywania/zapisu: H.264 / H.265 / dźwięk AAC 48kHz / wideo MP4 (kodowanie sprzętowe), pliki *.mp4

Częstotliwość próbkowania: 48 kHz PCM

Tryb przycisków: H.264 / H.265, zrzut ekranu (screenshot), regulacja głośności oraz mikrofonu, nagrywanie / zatrzymywanie (tj. REC/STOP), odtwarzanie nagrań, zdjęć, usuwanie plików.

Sygnalizacja diody LED (logo):

• nagrywanie 4K kolor niebieski
• poniżej 4K kolor zielony

Sygnalizacja diody LED (pierścień/obwódka) informuje o trybie zapisu:

• H.264 to kolor niebieski
• H.265 to kolor zielony

Bitrate w H.264

• ustawienie LOW: UHD 16 Mb/s, FHD 12 Mb/s, HD 8 Mb/s, SD 4 Mb/s
• ustawienie HIGH: UHD 20 Mb/s, FHD 16 Mb/s, HD 12 Mb/s, SD 8 Mb/s

Bitrate w H.265:

• ustawienie LOW: UHD 12 Mb/s, FHD 8 Mb/s, HD 6 Mb/s, SD 4 Mb/s
• ustawienie HIGH: UHD 16 Mb/s, FHD 12 Mb/s, HD 8 Mb/s, SD 4 Mb/s

Format zrzutu ekranu: JPG

Obsługuje pendrive’y USB: do 256 GB (formaty FAT32, NTFS lub exFAT)

Obsługa dysków twardych: do 8 TB (formaty FAT32, NTFS lub exFAT)

Nie zalecamy stosowania dysków USB 3.0

Podział  nagrywanego materiału na pliki:

FAT32: 4 GB/plik*

NTFS i exFAT: 16.7 GB/plik*

*lub 3 godziny nagrania

Zegar: Możliwość ustawienia daty nagrania. Po restarcie urządzenia następuje jej reset.

Wymiary: 117mm x 117mm x 28mm

Waga: 250g

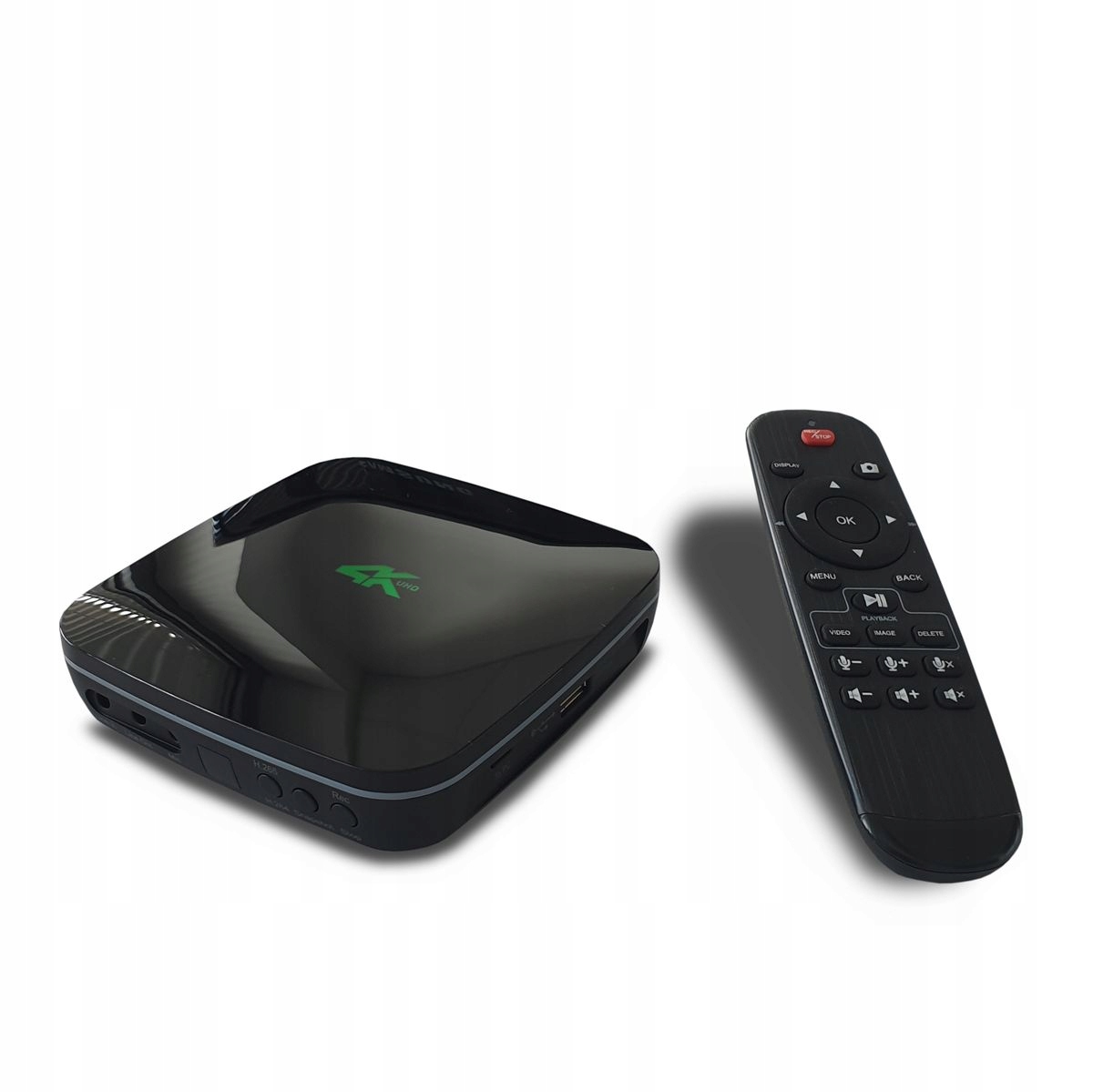

Zawartość zestawu:

• 1x Grabber HDR X Prime 2.2 New
• 1x Zasilacz 5V/2A
• 1x Pilot IR
• 1x Kabel micro USB <--> USB 2.0
• 1x Instrukcja obsługi w jęz. angielskim

* Przy sygnałach z przeplotem urządzenie zmniejsza klatkaż nagrania (60Hz->30Hz, 50Hz->25Hz)

** (oraz niższe FPS: 29.97, 25, 24, 23.976)

4096x2160p 30Hz, 29.97HZ i niższe — brak obsługi.

Jeżeli używasz tego grabbera np. z dekoderem i nie ma obrazu na wyjściu, można zmienić przestrzeń barw na inną w ustawieniach dekodera i sprawdzić, czy pojawi się obraz. W urządzeniu ICU 100 (ICU200) od Orange robi się to wciskając na pilocie tego dekodera po kolei klawisze niebieski-żółty-niebieski (D-C-D), a następnie w otwartym menu serwisowym modyfikuje ustawienia np. na RGB. Nie ma to wpływu na współpracę z TV czy monitorem.

Dla formatów 4K grabber może nie działać z dekoderami USW4001NCP (4K UltraBOX+ od Canal+/NC+), VECTRA VEC-3770CFX i być może innymi — ze względu na brak możliwości zmiany przestrzeni barwowej lub brak informacji o sposobie dostępu do menu serwisowego dającego taką możliwość. Warto o dostęp do menu serwisowego dopytać dostawcę dekodera.

Velocap HDR X Prime 2.2 New nie wspiera poniższych rozdzielczości graficznych VESA:

640×480, 800×600, 1440×900, 1680×1050, 1360×768, 1366×768, 1400×1050, 1600×1200,1680×1050, 1920×1200

Przechwytywanie na PC:

• Kompatybilny z Windows, Linux i MAC
• Zgodny ze standardami UVC (USB Video Class) i UAC (USB Audio Class)
• Format dekodowania: MJPEG
• Audio: PCM 44.1 kHz i 48 kHz
• Plug’n’Play — instaluje się automatycznie
• Przyjmowanie sygnałów do 4K@60Hz, przechwytywanie max. 1080p@60Hz
• Współpracuje z ogromną większością popularnych programów do przechwytywania wideo, w tym z VLC, OBS Studio
• W trakcie przechwytywania na PC wyjście HDMI Loop jest aktywne — pracuje w ramach rozdzielczości z ww. tabeli, czyli maks. do 4K@30Hz i 1080p@60Hz
• W trakcie przechwytywania na PC urządzenia pobiera zasilanie z fabrycznego zasilacza, nie z USB komputera.
• Możliwość przechwytywania jednocześnie na PC oraz na nośnik USB.

Sugerowane, minimalne wymagania sprzętowe przy przechwytywaniu na PC:

• PC: Intel® CoreTM i5-4440 3.10GHz + NVIDIA® GeForce® GTX 660 lub wyższy
• Laptop: Intel® Core i7-4810MQ + NVIDIA GeForce GTX 870M lub wyższy
• 8GB RAM lub więcej

lub

• MacBook PRO 3,1GHz Intel Core i7, Intel Iris Graphics 6100  1536MB, 16GB RAM 1867MHz DDR3
