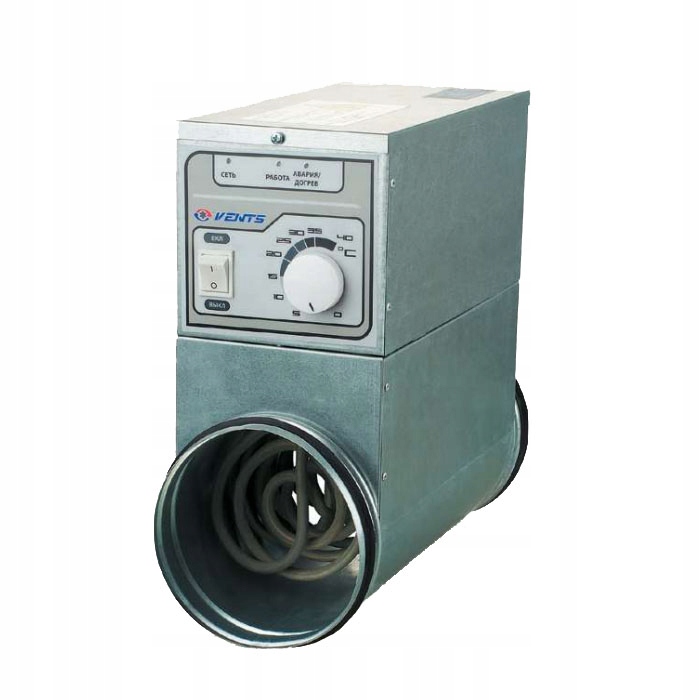

Nagrzewnica kanałowa elektryczna NK 160-3,4-1 U z automatyką 3,4kW fi 160

Zastosowanie

Elektryczne nagrzewnice kanałowe przeznaczone są do podgrzewania nawiewanego powietrza w kanałach wentylacyjnych o przekroju okrągłym. Służą do podgrzewania powietrza w systemach grzewczych oraz wentylacyjnych.

Producent: Vents Group

Model: NK 160-3,4-1 U

Właściwości:

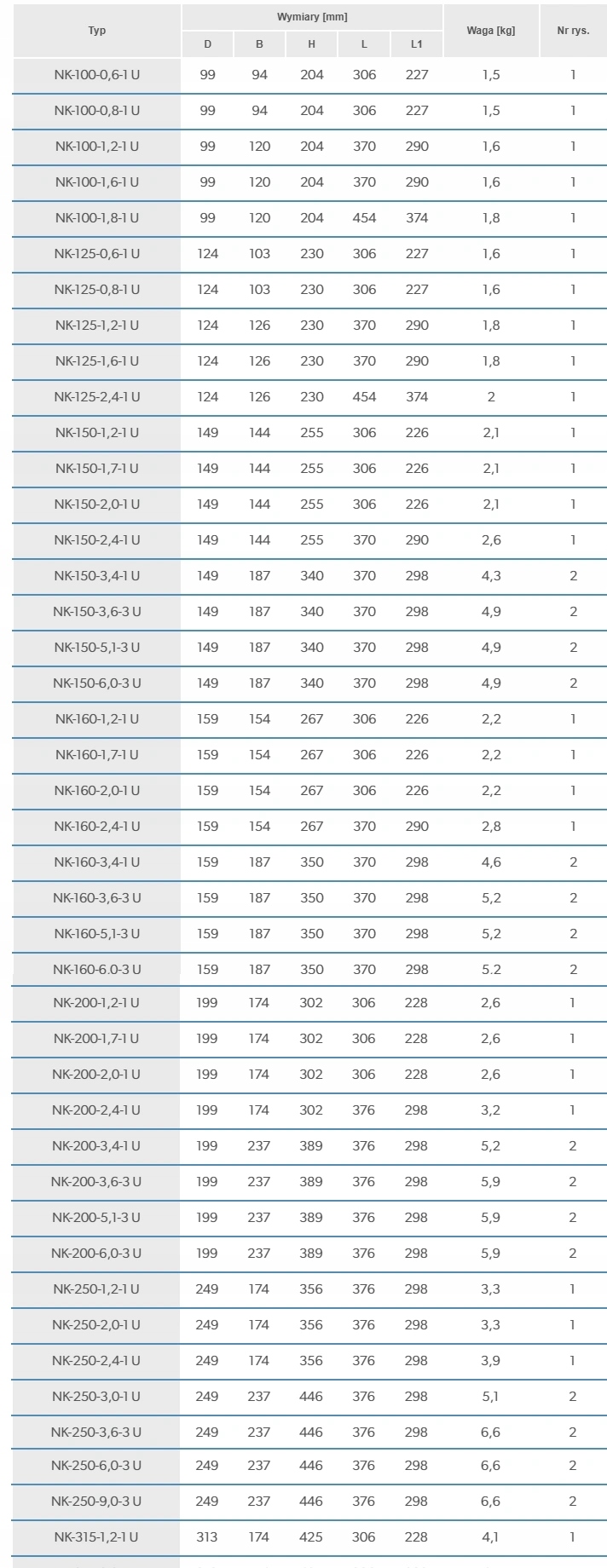

• Średnica: 160 [mm]
• Min. Przepływ Powietrza: 250 [m3/h]
• Pobór Prądu: 14,8 [A]
• Napięcie: 230 [V]
• Moc: 3,4 [kW]
• Ilość elementów grzejnych x moc jednostkowa elementu: 2x1,7 [kW]

Konstrukcja

Obudowa i skrzynka przyłączeniowa wykonane są z ocynkowanej blachy stalowej, zaś elementy grzejne ze stali nierdzewnej. Nagrzewnice posiadają gumową uszczelkę dla hermetycznego połączenia z kanałami wentylacyjnymi. Nagrzewnice kanałowe NK wyposażone są w dwa termostaty zabezpieczające przed przegrzaniem:

- Główne zabezpieczenie z automatycznym restartem (temperatura uruchomienia od +50ºC). Po ochłodzeniu termostat automatycznie zamyka obwód. - Awaryjne zabezpieczenie z ręcznym restartem (temperatura uruchomienia od +90ºC). W przypadku zadziałania, ponowne uruchomienie nagrzewnicy może nastąpić po ręcznym usunięciu awarii.

Kontakty termostatów wyprowadzane są na oddzielne zaciski w celu podłączenia zewnętrznego urządzenia. Każdy rozmiar nagrzewnicy występuje w kilku wariantach o różnej mocy. Zwiększenie mocy można osiągnąć poprzez szeregową instalację nagrzewnic. Wszystkie nagrzewnice trójfazowe łączą się między sobą wg schematu „gwiazda”.

Nagrzewnica kanałowa NK…U z wbudowaną regulacją temperatury.

W celu automatycznego utrzymywania zadanej temperatury powietrza stworzona została opcja NK…U z modułem regulacji temperatury (od 0,6 do 2,4 kW) lub blokiem sterowania (od 3,0 do 9,0 kW).

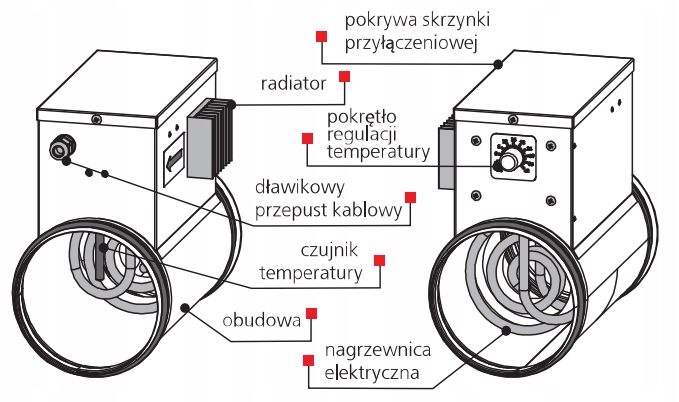

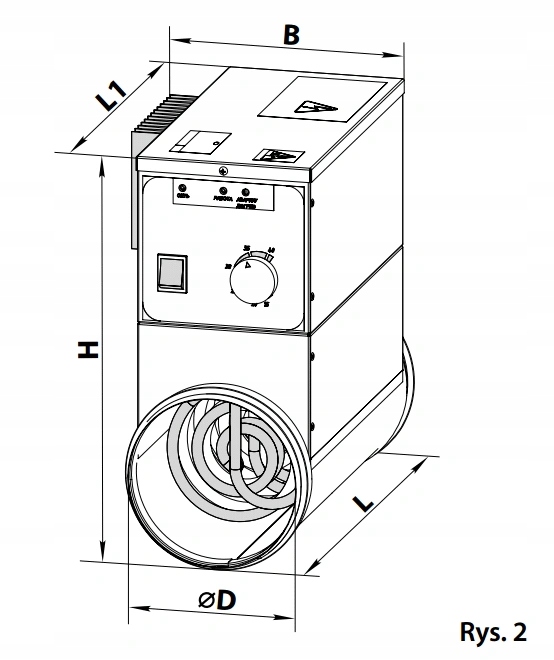

Konstrukcja nagrzewnicy NK…U z blokiem sterowania (od 3,0 do 9,0 kW).

Nagrzewnica NK…U z blokiem sterowania wyposażona jest w triakowy regulator mocy. Regulacja polega na włączeniu i wyłączeniu pełnego obciążenia. Nagrzewnica umożliwia utrzymanie temperatury w zakresie od -30*C do +30*C. Do przełączania obciążenia służy urządzenie półprzewodnikowe (triak). Oznacza to , że w urządzeniu nie znajdują się żadne elementy mechaniczne, narażone na zużycie. Przełączanie obciążenia zawsze zachodzi w chwili, kiedy prąd i napięcie są równe zeru, co wyklucza pojawienie się zakłóceń elektromagnetycznych.

Nagrzewnice NK…U posiadają dwa termostaty zabezpieczające przed przegrzaniem:

główne zabezpieczenie z automatycznym restartem (temperatura uruchomienia od +50ºC). Po ochłodzeniu termostat automatycznie zamyka obwód.

awaryjne zabezpieczenie z ręcznym restartem (temperatura uruchomienia od +90ºC). W przypadku zadziałania ponowne uruchomienie nagrzewnicy może nastąpić po ręcznym usunięciu awarii.

Tryby pracy nagrzewnicy NK…U z blokiem sterowania (opcje): zgodnie z czujnikiem temperatury w celu utrzymywania zadanej temperatury w kanale; utrzymywanie mocy nagrzewnicy proporcjonalnie do sygnału zewnętrznego 0-10 V (0-100%) za pomocą zewnętrznego urządzenia sterującego.

Ustawienie zadanej temperatury zachodzi dzięki wbudowanemu potencjometrowi. Do regulatora może być podłączony zewnętrzny sygnał sterowania z drugiego regulatora z zakresem zmiany napięcia (0-10 V), które odpowiada temperaturze w kanale (0…+40°C).

Montaż

Konstrukcja nagrzewnicy pozwala umieścić ją w okrągłych kanałach wentylacyjnych za pomocą klamer. Kierunek ruchu powietrza musi odpowiadać strzałce na nagrzewnicy. Nagrzewnice kanałowe mogą być ustawiane w dowolnym położeniu, oprócz położenia tablicą rozdzielczą w dół (niebezpieczeństwo gromadzenia się skroplin). Zaleca się ustawienie, w którym strumień powietrza przepływa równomiernie przez cały przekrój. Przed nagrzewnicą powinien znajdować się filtr powietrza, zabezpieczający elementy grzejne przed zabrudzeniem. Rekomendowana odległość między nagrzewnicą i innymi elementami systemu powinna być nie mniejsza niż przekątna elementu grzejnego w części przepływowej. Wydajność nagrzewnic kanałowych jest obliczona na minimalną prędkość strumienia powietrza 1,5 m/s i maksymalną temperaturę wychodzącego powietrza +40ºC. W przypadku zastosowania regulatora obrotów wentylatora niezbędne jest zabezpieczenie minimalnej wydajności powietrza przepływającego przez nagrzewnicę. Nagrzewnica nie może pracować przy wyłączonym wentylatorze.
