Rekuperator Centrala Awenta Pro Seria AQUILA S305 lewa prawa VARS305 montaż

REKUPERATOR AWENTA PRO SERIA AQUILA S 305 WERSJA STOJĄCA LUB ŚCIENNA

⇒ PO ZAKUPIE PROSIMY O PODANIE INFORMACJI O WYBRANEJ WERSJI (PRAWA LUB LEWA) W WIADOMOŚCI DLA SPRZEDAJĄCEGO !!!

Nowoczesny rekuperator AQUILA S 305 to kompaktowe urządzenie przeznaczone do domów jednorodzinnych i mieszkań, zapewniające skuteczną wymianę powietrza z wysokim odzyskiem ciepła. Centrala wentylacyjna o wydajności 313 m³/h zapewnia skuteczną i energooszczędną wentylację.Rekuperator wyposażony jest w energooszczędne wentylatory EC, a dzięki kompaktowej i lekkiej obudowie oraz przyłączom Ø160 mm oferuje dużą elastyczność montażu. Obudowę wykonano z trwałego EPP oraz stali malowanej proszkowo, co zwiększa odporność i żywotność urządzenia.  Model S 305 charakteryzuje się niskim zużyciem energii, cichą pracą oraz łatwą obsługą.

✔ Możliwość montażu na ścianie lub podłodze

– montaż naścienny (listwa w komplecie)

– montaż stojący (nogi VKNER – opcjonalnie)

Możliwość montażu zakupionego urządzenia przez naszą firmę.

CECHY REKUPERATORA:

• Pozycje montażu - naścienny lub stojący (nogi VKNAR sprzedawane oddzielnie)
• Wymiennik przeciwprądowy o sprawności do 95%
• Oszczędne wentylatory z silnikami Ziehl-Abegg
• Automatyczny bypass, 100% obejścia, izolowany
• Doskonała izolacja dzięki zastosowaniu zewnętrznej obudowy z EPP (spieniony polipropylen)
• Szczelna konstrukcja zapobiegająca przedostawaniu się zapachów, zanieczyszczeń z powietrza wywiewanego do nawiewanego
• Możliwość sterowania bezprzewodowego (konieczny moduł iNext)
• Standardowo wyposażona w dwa filtry M5 (ISO ePM10)
• Możliwość stosowania filtrów dokładnych F7 (ISO ePM1) o podwyższonej klasie filtracji
• Możliwość zastosowania filtra wstępnego (prefiltra), wielokrotnego użytku
• Możliwość współpracy z czujnikami: jakości powietrza, stężenia dwutlenku węgla i wilgotności (VSPM, VSHC, VSHW) tylko wersja AQUILA 305
• Możliwość mycia wymiennika
• Długa żywotność
• System przewciwzamrożeniowy
• Odporność na zarysowania elementów malowanych na poziomie wartości 5 H
• Właściwości antybakteryjne elementów malowanych zgodnie z normą ASTM E2149-13a
• Możliwość sterowania poprzez protokół MODBUS RTU

ZASADA DZIAŁANIA URZĄDZENIA

Świeże powietrze jest pobierane za pomocą czerpni, która znajduje się na zewnątrz budynku. Następnie przy użyciu kanałów wentylacyjnych powietrze jest transportowane do centrali wentylacyjnej. Po przefiltrowaniu trafia do wymiennika ciepła, w którym zachodzi proces wymiany energii cieplnej ze strumienia wywiewanego. W okresie zimowym powietrze jest ogrzewane, natomiast w okresie letnim chłodzone. Następnie powietrze nawiewane trafia do pomieszczeń tzw. „czystych” takich jak salon, pokój, sypialnia.

Zużyte, zanieczyszczone powietrze jest wyciągane z pomieszczeń tzw. „brudnych” takich jak WC, łazienka, kuchnia, pralnia za pośrednictwem kratek lub anemostatów wywiewnych, a następnie kanałami wywiewnymi kierowane jest do centrali. Po przefiltrowaniu trafia do wymiennika ciepła, gdzie następuje proces "odebrania" ze zużytego powietrza ciepła lub zimna. Następnie powietrze jest transportowane do wyrzutni umieszczonej na zewnątrz budynku.

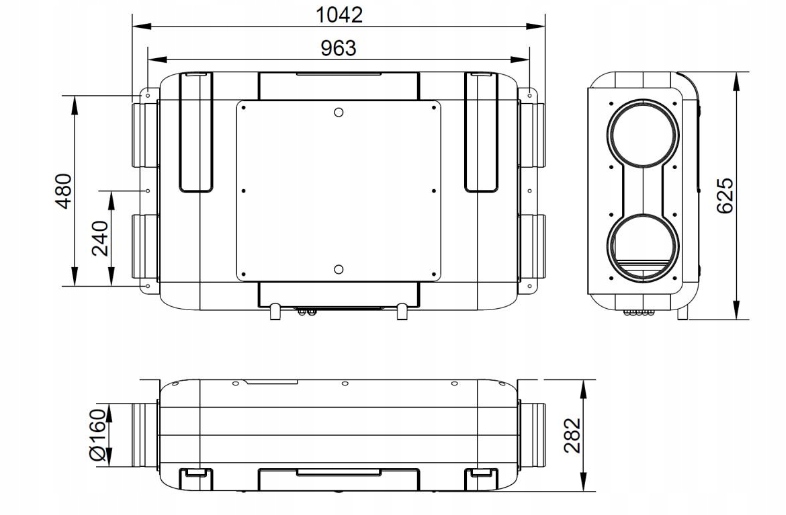

Parametry techniczne – AQUILA VARES305

• Napięcie zasilania: 230 V AC / 50 Hz
• Pobór mocy centrali: 210 W
• Maks. moc nagrzewnicy wstępnej: 750 W
• Klasa ochronności elektrycznej: I
• Stopień ochrony IP: IP22

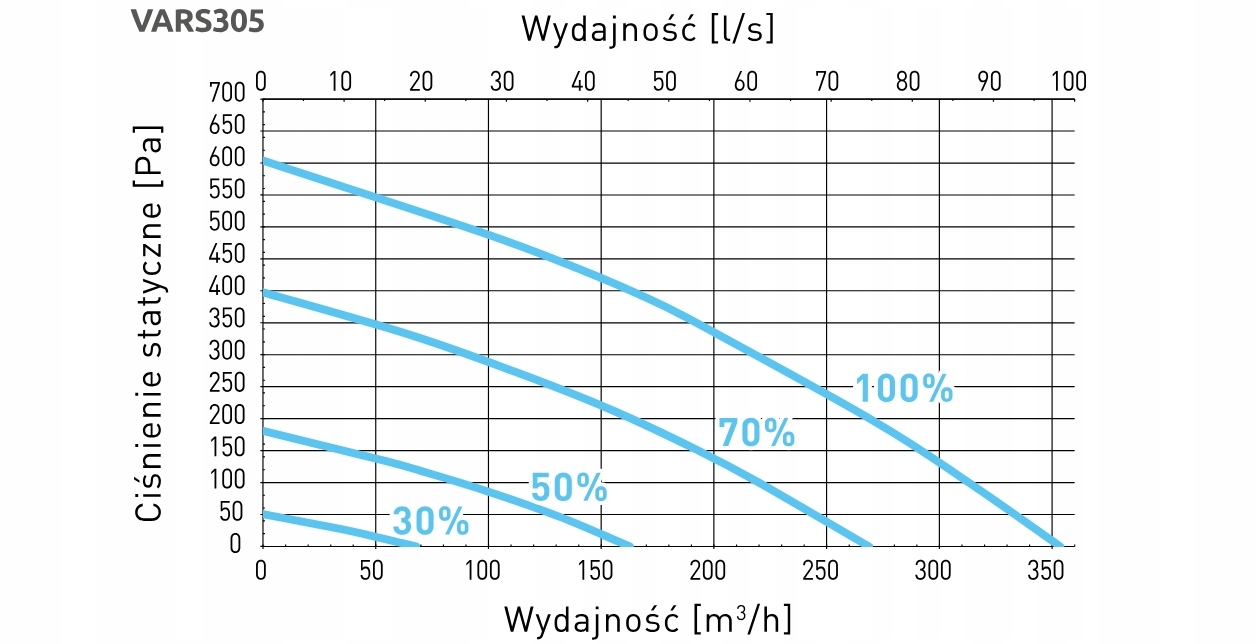

• Wydajność przy 100 Pa: 313 m³/h
• Maks. obroty silnika: 4000 obr/min
• Poziom hałasu: 49 dB(A)
• Maksymalna sprawność odzysku ciepła: do 95%
• Rodzaj wymiennika: Krzyżowy przeciwprądowy
• Materiał wymiennika: Polistyren
• Materiał obudowy: EPP + stal malowana proszkowo
• Filtr czerpni: M5 ISO ePM10 (opcjonalnie F7 ISO ePM1)
• Filtr wyciągu: M5 ISO ePM10
• Filtr wstępny: VFWAR (opcjonalnie)
• Średnica króćców powietrza: 160 mm
• Średnica króćca odpływu skroplin: 25/32 mm
• Pozycja montażu: Pionowa (naścienna / stojąca)
• Rodzaj sterownika: AERO 4 + NANO COLOR
• Bypass: Automatyczny 100%
• Wentylatory: 2 × promieniowy z silnikiem EC
• Komunikacja: Modbus RTU – TAK
• Moduł internetowy: VLAN iNEXT (opcjonalnie)
• Czujnik jakości powietrza: VACS-1 (opcjonalnie)
• Czujnik CO₂ + wilgotności: VSHC (opcjonalnie)
• Czujnik wilgotności: VSHW (opcjonalnie)
• Waga jednostki: 16 kg (VAR305)

Najważniejsze funkcje sterownika AERO 4 NANO COLOR:

• Czytelny główny ekran: temperatura, wilgotność, jakość powietrza, bieg i tryb pracy wentylacji.
• Tryby instalacji: Zima, Lato, Chłodzenie (ręczne lub automatyczne).
• Tryby pracy: ręczny, harmonogram, świąteczny, urlop, poza domem.
• Sterowanie wentylacją: ON/OFF, ręczna zmiana biegu, tryb wietrzenia, sterowanie BY-PASS-em.
• Sterowanie termostatem: ogrzewanie / chłodzenie / oba, podgląd temperatur i nastawa stref (komfort, eco, poza domem).
• Obsługa czujników: wilgotność, CO₂, jakość powietrza (wymagane podłączenie sensorów).
• Tryb pracy z kominkiem – automatyczne zwiększenie nawiewu i dodatkowe zabezpieczenia.
• Ekran informacyjny rekuperatora: temperatury, przepływy, obroty, stan nagrzewnicy i chłodnicy.
• Obsługa GWC (gruntowego wymiennika ciepła).
• Zegar i harmonogramy – łatwe ustawianie godziny i programów pracy.

ELEMENTY WYPOSAŻENIA:

W skład wyposażania standardowego centrali wchodzi:

● Krzyżowo-przeciwprądowy wymiennik ciepła.

● Filtry powietrza nawiewanego oraz wywiewanego klasy M5.

● Wentylatory EC: odśrodkowe (nawiewny i wywiewny) z elektrycznie komutowanymi silnikami elektrycznymi.

● Panel zdalnego sterowania NANO COLOR, który za pomocą kabla komunikacyjnego jest łączony z systemem sterowania,

znajdującym się wewnątrz komory elektrycznej centrali.

● Elastyczna rurka odpływu kondensatu fi32

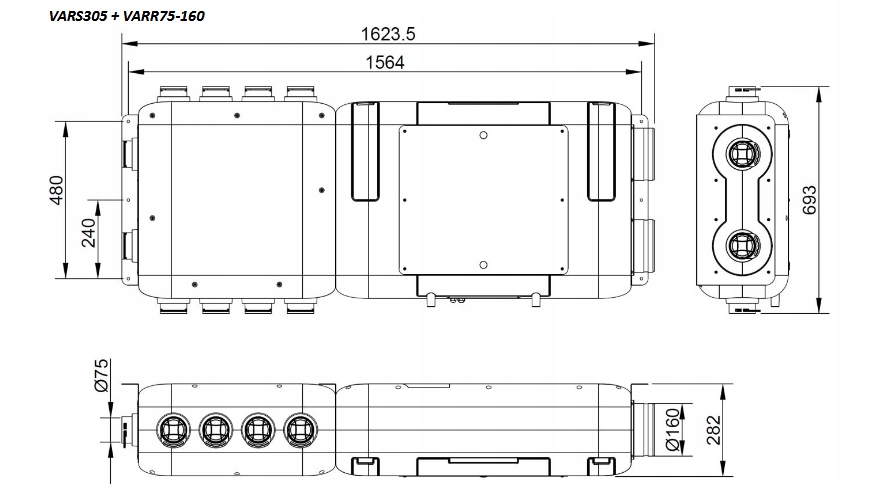

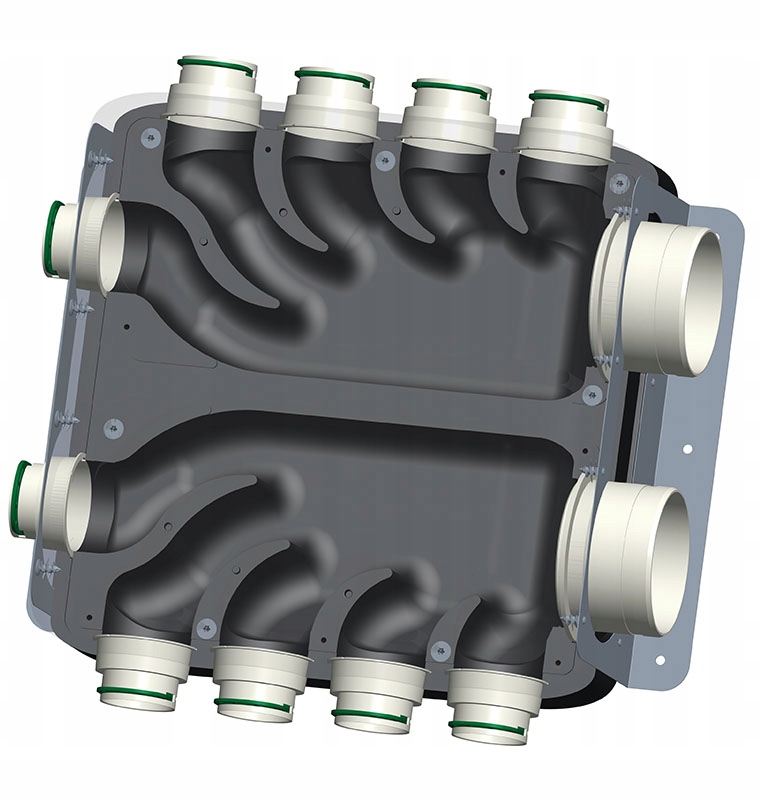

OPCJONALNY KOMPATYBILNY ROZDZIELACZ DO CENTRALI AQUILA

• Dedykowany rozdzielacz do centrali serii Aquila, ma możliwość podłączenia do 10 kanałów Ø75 mm (5 nawiewnych + 5 wywiewnych).
• Służy do rozprowadzenia powietrza nawiewanego oraz zebrania powietrza zużytego z pomieszczeń podłączonych do systemu rekuperacji
• Rozdzielacz można zespolić z centralą lub odsunąć w dowolnie pasujące miejsce i połączyć przy pomocy kanałów wentylacyjnych fi160 (wersja VARR75-160K)
• Obudowa rozdzielacza wykonana jest z tworzywa EPP (spieniony polipropylen), co wydatnie wpływa na obniżenie poziomu głośności poprzez pochłanianie wibracji
• Produkt jest w najwyższej klasie szczelności (D), doskonale izoluje ciepło, będąc przy tym stabilnym w szerokim zakresie temperatur (-40°C do +60°C). Co ważne, spieniony polipropylen nie sprzyja występowaniu pleśni i grzybów

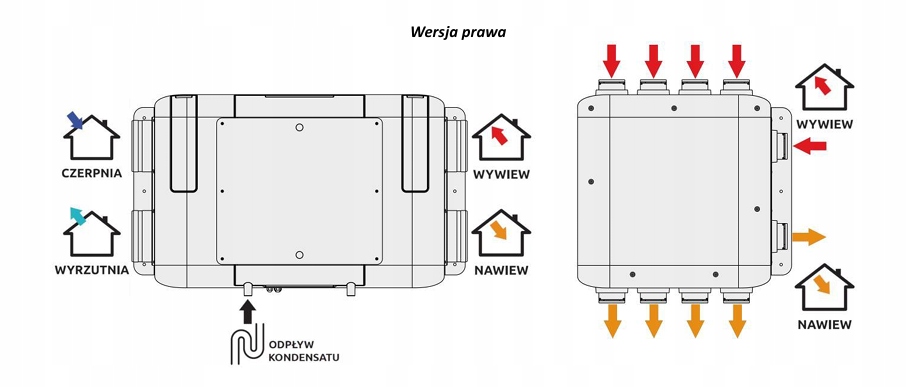

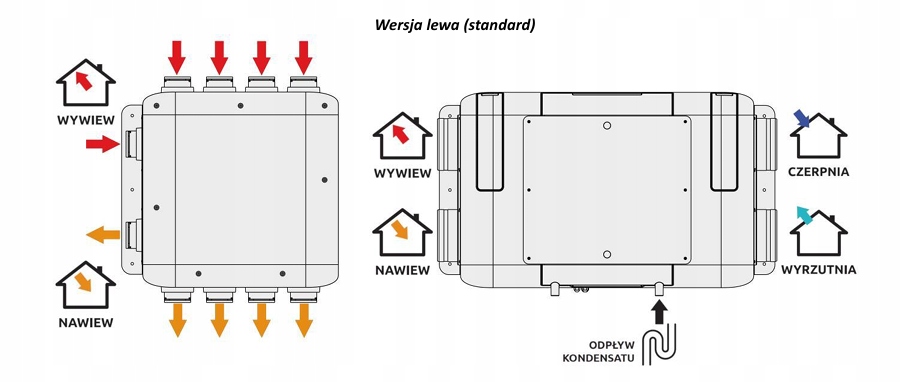

• Rozdzielacz kompatybilny z wersją lewą i prawą centrali wentylacyjnej. Średnica przyłącza do centrali wynosi Ø160 mm
• Rozdzielacz zastępuje tradycyjną skrzynkę rozdzielczą

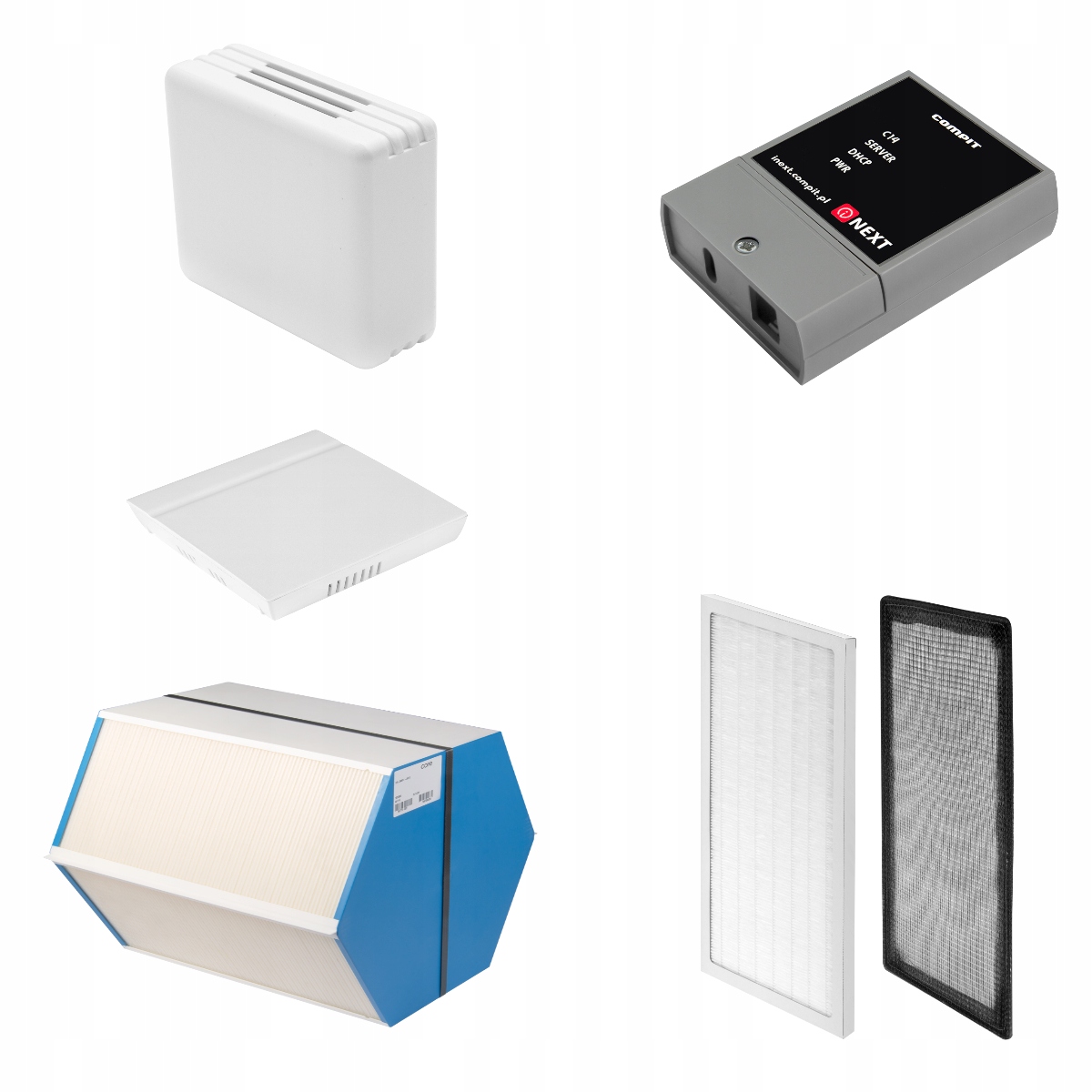

OPCJONALNIE: FILTR, MODUŁ INTERNETOWY, CZUJNIK JAKOŚCI POWIETRZA, CZUJNIK STĘŻENIA CO2 I WILGOTNOŚCI, NOGI VKNAR, WYMIENNIK ENTALPICZNY
